Aluminium Lüftungsgitter W451
Lüftungsgitter, mittelschwere Ausführung
Lamellenabstand 66 mm, optisch freier Querschnitt 70%, physisch freier Querschnitt 49%
Download .PDF Lüftungsgitter W451 [150 KB]
|
|

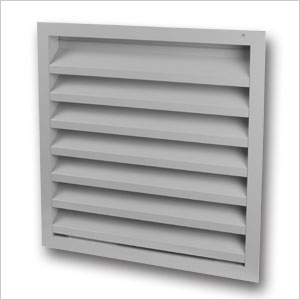

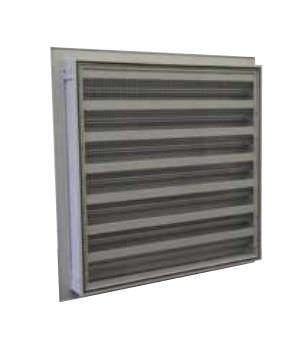

| Lüftungsgitter W451, mittelschwere Ausführung mit Fliegengaze | Lüftungsgitter W451, mittelschwere Ausführung, Ansicht von vorne |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 - 6 x 6 mm (2,3 x 2,3 mm Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
|
|
Anwendungsbereiche
Industrielle Projekte mit größerem Lamellenabstand

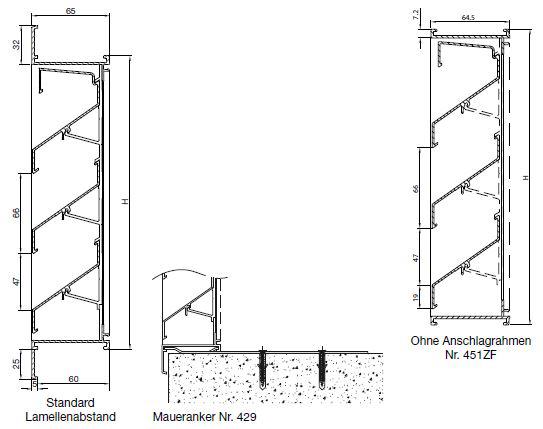

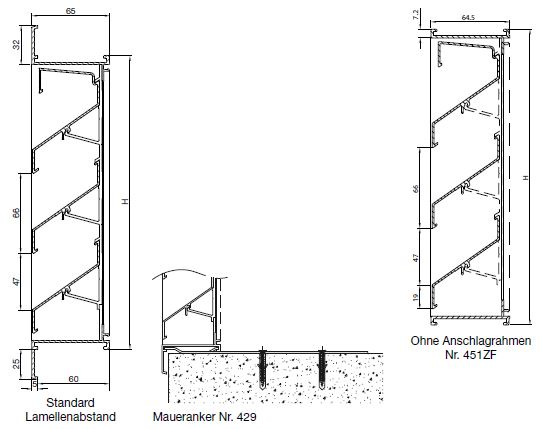

Lüftungsgitter Maße
Lamellenabstand: 66 mm
Einbautiefe: 60 mm
Überfalzmaß: 25 mm
Mindestmaße: 300 x 300 mm
Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)
Befestigung
Maueranker Nr. 429
Für Lüftungsgitter ab ungefähr 3 m⊃2; ist eine bauseitige Unterkonstruktion notwendig, passend zur Spannweite und Windlast
Optionen
Wasserabflußrinne
Wasserschenkel
Abnehmbarer Insektenschutz
Filter
Ohne Anschlagrahmen
| Luftdurchlass | EN 13030 |
| K-Faktor (Zufuhr) | 12,71 |
| K-Faktor (Abfuhr | 11,77 |
| Ce-Koeffizient | 0,280 |
| Cd-Koeffizient | 0,291 |
| Optischer freier Querschnitt | 70% |
| Physischer freier Querschnitt | 49% |
Lüftungsgitter mit waagrechten, feststehenden und stranggepressten ALU-Wetterschutzlamellen (AL Mg Si 0,5), Lamellenabstand 66mm ,naturfarbig eloxiert / in RAL …. beschichtet, mit rückseitigem Edelstahl- Insektenschutzgitter 6x6mm Maschung,
Rohbauöffnung : … x …mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W451 für Wandeinbau
Artikel-Nr.: W451
