Irisblenden

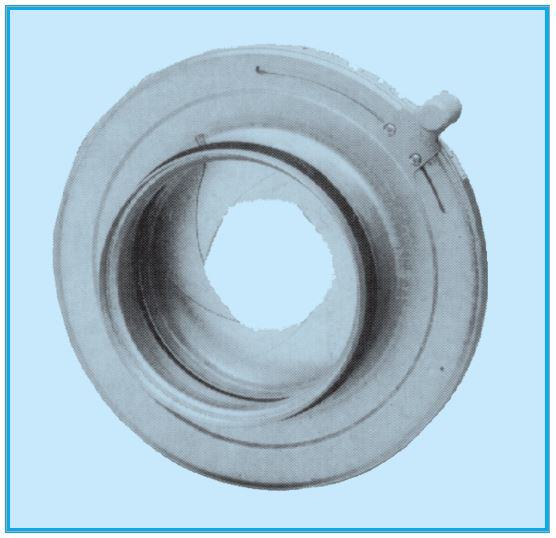

Die Irisblende ist für die Einregulierung und Messung von Luftströmen, sowohl für Zuluft als Abluft, in runden Lüftungsanlagen vorgesehen. Die Irisblende besteht aus den Einstelllamellen, der Einstellskala, den Messstutzen und dem Blendengehäuse. Der Blendenkörper und die Einstelllamellen werden aus verzinktem Stahlblech hergestellt, die übrigen Teile aus Kunststoff. Der Luftvolumenstrom wird durch Messen der Druckdifferenz an den Messnippeln ermittelt. Danach kann der Volumenstrom aus den Diagrammen abgelesen werden. Die Druckund Volumenstromlinien sind in den Diagrammen dargestellt, sowie an der Irisblende ersichtlich. Die Regulierung des Luftvolu-menstromes erfolgt mittels der Einstelllasche.

Download technisches Blatt Irisblenden [1.498 KB]


Technische Daten


Eigenschaften:
• 2 Messnippel mit Grösse ø 5 mm, mit Abdeckkappen
• die Genauigkeit für die Messung beträgt bei störungsfreier Strömung ca. 5-8 %
• die Kanalanschlüsse sind mit Gummidichtungen ausgeführt
• Einstelllasche, Einstellskala und Messstutzen aus Kunststoff
• erhältlich in 13 Grössen: 80, 100, 125, 150, 160, 200, 250, 300, 315, 400, 500, 630 und 800 mm

Ausführungen:
Blendenkörper und Einstelllamellen aus verzinktem Stahlblech hergestellt.

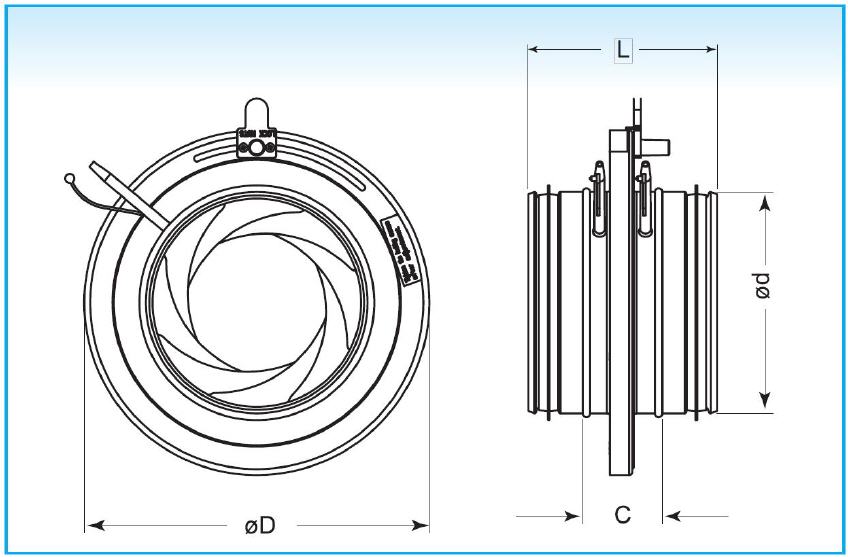

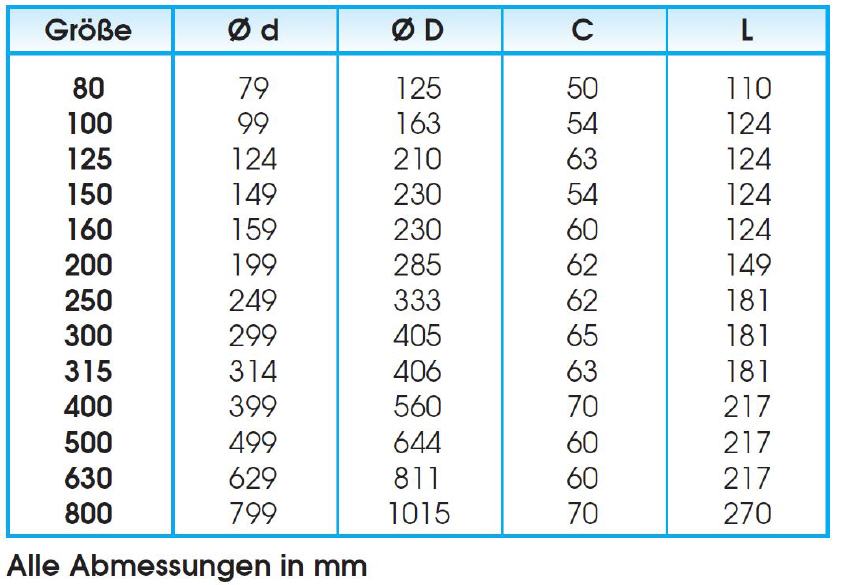

Bestimmung der Nenngrößen

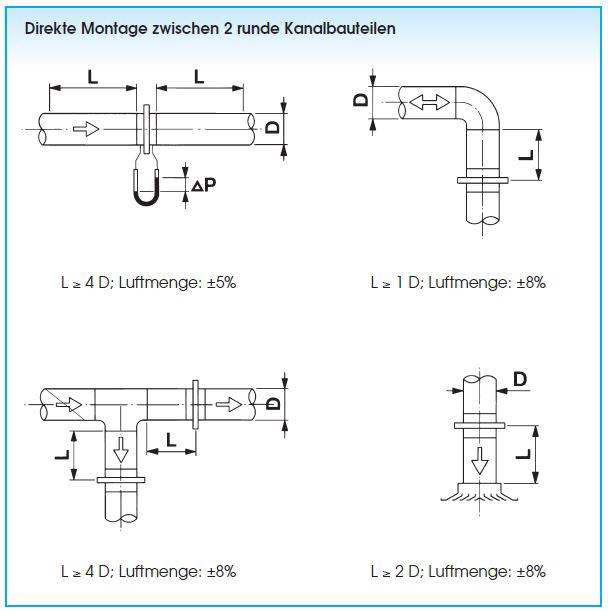

Einbauanweisungen Irisblende



Ausschreibungtext

Irisblende hergestellt aus verzinktem Stahlblech, beidseitig mit Gummidichtungen aufgeführt, ausgestattet mit einer Einstellskala, Einstelllasche und 2 Messnippel mit Grösse ø 5 mm
Typ: IRIS
Nenngröße … mm
