Wandgitter - Sicherheitsgitter GP400 - GP440T


Download Lüftungsgitter GP440T [775 KB]

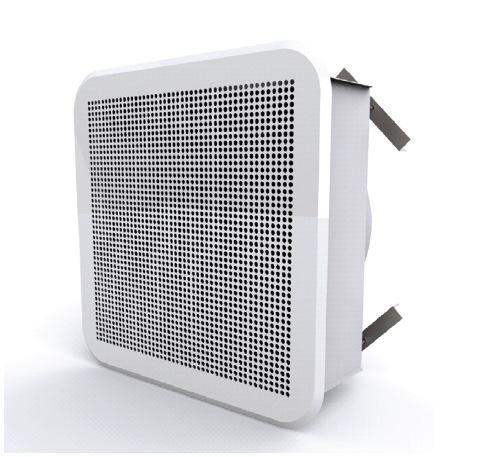

Das quadratische Lüftungsgitter Typ GDP440T ist für die Zuluft und Abluft von Gefängniszellen geeignet. Die Befestigung erfolgt mittels 4 Klemmflanschen. Das Lüftungsgitter ist von der Innenseite der Zelle nicht demontierbar.

Teschnische Beschreibung


Das Lüftungsgitter ist in 5 verschiedene Größen lieferbar:

Rechteckig, Klasse D-Stutzen mit Doppellippendichtung

150 mm x 150 mm (Durchmesser 80 mm)
250 mm x 200 mm (Durchmesser 160 mm)
250 mm x 250 mm (Durchmesser 160 mm)
300 mm x 300 mm (Durchmesser 200 mm)
450 mm x 450 mm (Durchmesser 250 mm)

Material
Pulverbeschichteter Stahl PP/TPE Stutzen

Farbe
RAL9010 Farboptionen RAL nach Wahl pulverbeschichtet galvanisierter Stahl Edelstahl

Optionen
Handbediente perforierte Mengenregulierung

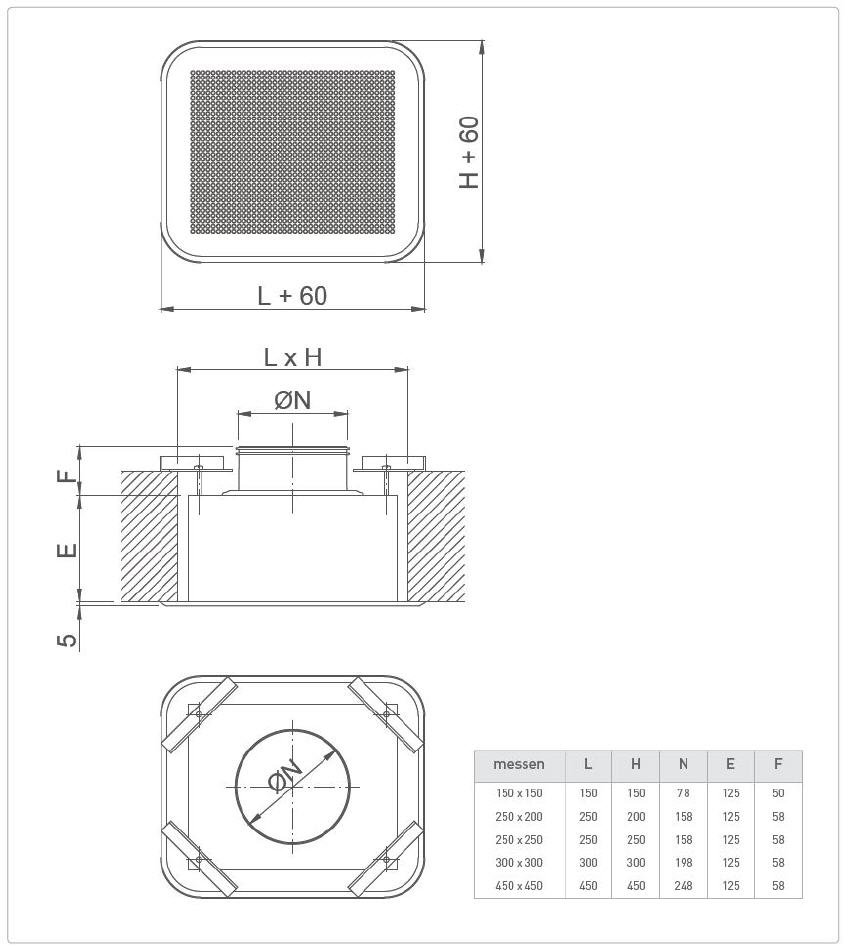

Bestimmung der Nenngrößen Wandgitter GD203T


Montage Sicherheit- Wandlüftungsgitter GD203T

Befestigung an der Rückseite der Wand mittels 4 L-Profilen mit Schrauben

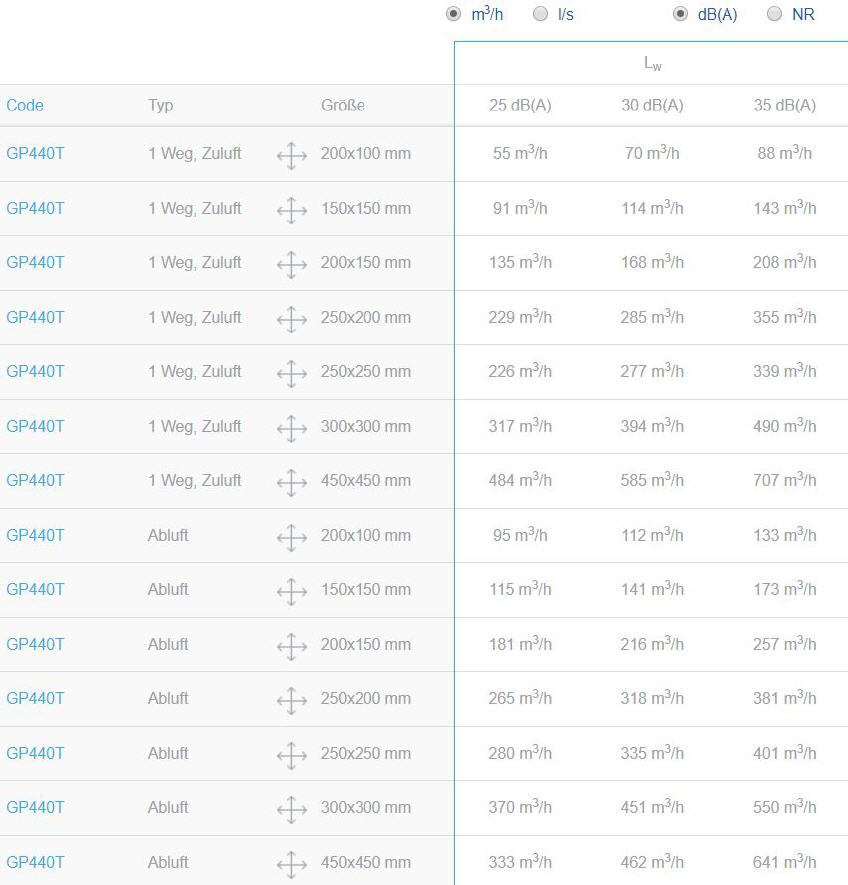

Auswahl der Sicherheitsgitter nach Standardwerten
