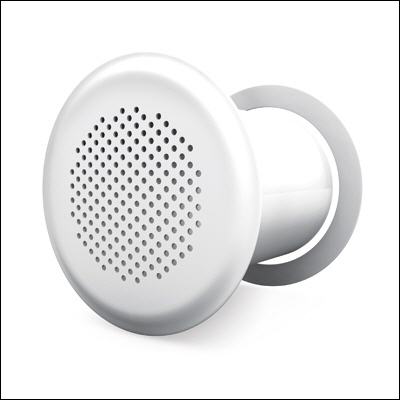

Rundes Sicherheits Wandgitter GP360

Das runde Lüftungsgitter Typ GP360 ist für die Zuluft von warmer und kalter Luft in Gefängniszellen geeignet. Die Befestigung des Rundgitters erfolgt mittels eines Gegenflansches. Von der Innenseite der Zelle ist das Lüftungsgitter nicht demontierbar.

Download PDF rundes Wandgitter GP360



Technische Beschreibung

Lieferbar in 100 mm, 125 mm, 160 mm und 200 mm
Nicht demontierbar
Das Gitter ist an ein Rohr angeschweißt
Das runde Lüftungsgitter ist perforiert
Freier Querschnitt von 25,5%
Anwendbar bei einer maximalen Mauerstärke von 150 mm
Hergestellt aus verzinktem Stahlblech, Standard weiß (RAL 9010) lackiert

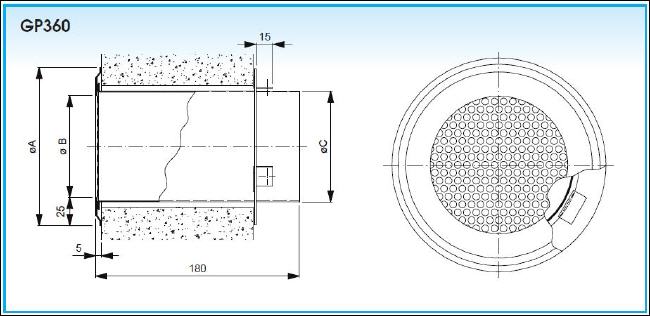

Bestimmung der Nenngrößen Sicherheitsgitter GP360

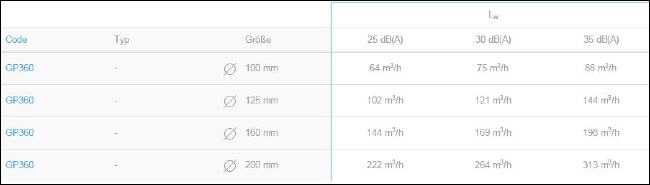

Auswahl der Lüftungsgitters nach Standardwerten




Motage rundes Wandlüftungsgitter GP360

Die Befestigung und Blockierung des Gitters im Mauerwerk geschieht von der Rückseite mittels 4 Klemmflansche. Die Klemmflansche befinden sich in den Ecken des Anschlußkastens.
Das Gitter wird mit Schrauben an der Wand befestigt.


Ausschreibungstext

Rundes Sicherheitsgitter, hergestellt aus Stahlblech, Standard weiss (RAL 9010) lackiert.

Typ: GP360 Nenngröße (L X H) ..... x ..... mm
rotec Lüftungsgitter Berlin
Modell: GP360, rundes Sicherheits Wandgitter
