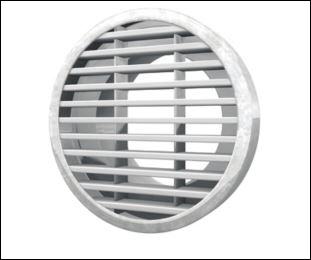

Rundes Lüftungsgitter CB400

Rundes Lüftungsgitter CB400

Das Rundgitter Typ CB400 mit feststehenden Profillamellen, ist geeignet für die Zuluft und Abluft von gekühltem oder geheiztem Luft in Badezimmern, Toiletten, Küchen, Gaststätten usw. Das Gitter wird direkt auf einem Rundrohr angeschlossen oder walhweise mit Schrauben an die Wand montiert.

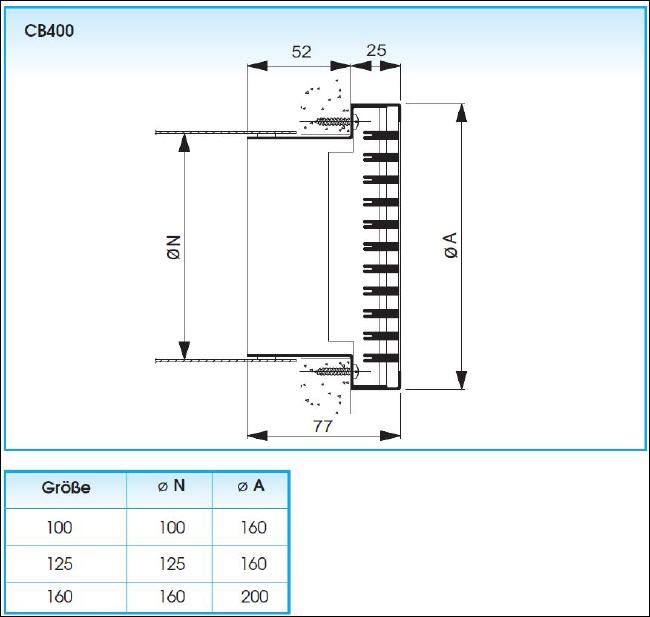

Technisches Blatt rundes Lüftungsgitter CB400





Technische Beschreibung Rundgitter CB400

Gitter mit geraden Profillamellen (CB400) oder Lamellen schräg unter 15° geneigt (CB420)
Der Gittereinsatz ist verstellbar (drehbar) wodurch Luftlenkung möglich ist (CB420)
Mittelabstand zwischen den Lamellen 12,5 mm
erhältlich in 3 Grössen: 100, 125 und 160 mm Durchmesser
Lamellen aus extrudiertem Aluminium, naturfarbig eloxiert
Rahmen aus Aluminiumblech mit Dichtungsband (Schaumgummi)

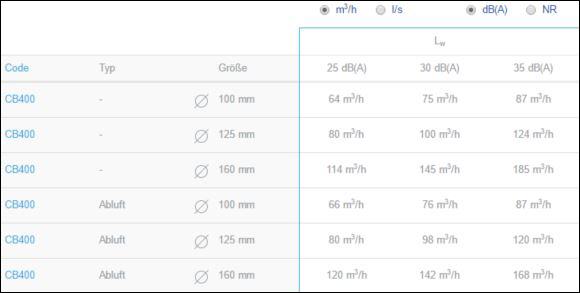

Bestimmung der Nenngrößen




Auswahl der Lüftungsgitters nach Standardwerten




Lieferbare Ausführungen

CB400: Zu-und Abluftgitter mit geraden feststehenden Lamellen, Neigung 0°
CB420: Zu-und Abluftgitter mit schrägen feststehenden Lamellen, Neigung 15°


Montage des Lüftunggitters

Die Gitter CB400 und CB420 werden mit Schrauben an die Wand befestigt oder im Rundrohr eingesteckt. Für Wandmontage sollte Sie zuerst den Aussenrahmen und Gittereinsatz abnehmen bevor das Gitter festgeschraubt wird.


Ausschreibungstext CB400

Rundes Lüftungsgitter mit Aluminium Profillamellen unter 15° geneigt für Abfuhr und Zufuhr von gekühlter oder geheizter Luft, geeignet für Wandmontage oder Befestigung auf einem Rundrohr. Der Gitterrahmen wird aus Aluminiumblech gefertigt.

Typ: CB400 Nenngröße (L X H) ..... x ..... mm
rotec Lüftungsgitter Berlin
Modell: CB400, rundes Lüftungsgitter
