Edelstahl Lüftungsgitter W621
Edelstahl Lüftungsgitter, mittelschwere Ausführung
Lamellenabstand 50
Download .PDF Edelstahl Lüftungsgitter W621
 |
 |
| Edelstahl Lüftungsgitter w621, Vorderansicht | Edelstahl Lüftungsgitter w621 mit Fliegengaze |
Material
Lüftungsgitter hergestellt aus Edelstahl 316 L
Fliegengaze aus Edelstahl

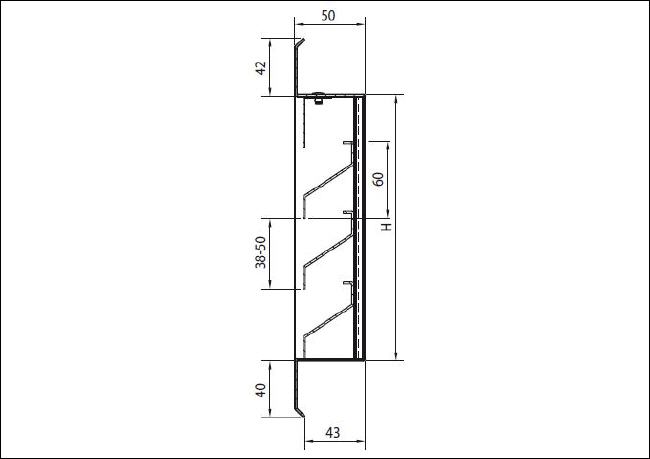

Maße
Lüftungsgitter mit variablen Lamellenabstand: 38-50 mm (bestimmt durch die Außenmaße)
Einbautiefe: 43 mm
Überfalzmaß: 40 mm
Mindestmaße: 200 x 200 mm
Höchstmaße: 2000 x 2000 mm
Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)
Befestigung
Maueranker am Rahmen vormontiert
Anwendungsbereiche
Lebensmittelindustrie
Chemische Industrie
Krankenhäuser
Umgebungen mit hoher Korrosion
|
Luftdurchlass (Lamellenabstand 46 mm) |
(EN 13030) |
| K-Faktor (Zufuhr) | 26,27 |
| K-Faktor (Abfuhr | 22,59 |
| Ce-Koeffizient | 0.195 |
| Cd-Koeffizient | 0,210 |
Technische Daten
| Lamellenabstand | 38 mm | 46 mm | 50 mm |
| Optischer freier Querschnitt | 73% | 77% | 79% |
| Physischer freier Querschnitt | 49% | 52% | 54% |
