Lüftungsgitter für Wandanbau W431

Lüftungsgitter für Wandanbau, Lamellenabstand 33 mm, optisch freier Querschnitt 59%, physisch freier Querschnitt 45%

Download PDF Katalog Lüftungsgitter Wandanbau W431

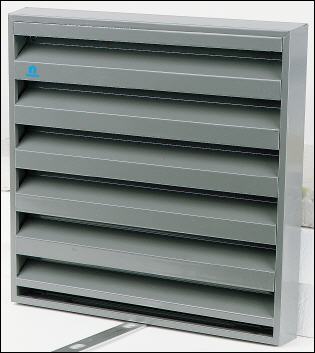

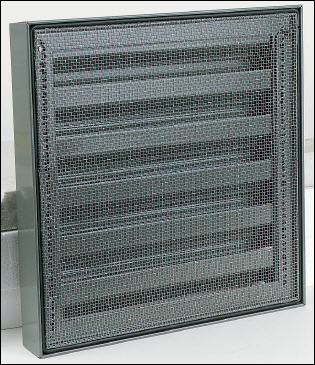

Lüftungsgitter W431, Standardausführung Lüftungsgitter W431 mit Edelstahlgitter auf derRückseite

Material

Hergestellt aus Aluminiumprofilen AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 1.4301 (Masche auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron


Maße

Lamellenabstand: 33 mm
Aufbauhöhe: 29 mm
Mindestmaße: 120 x 120 mm
Bitte bei Bestellung angeben: Gesamtmaße (Breite x Höhe)

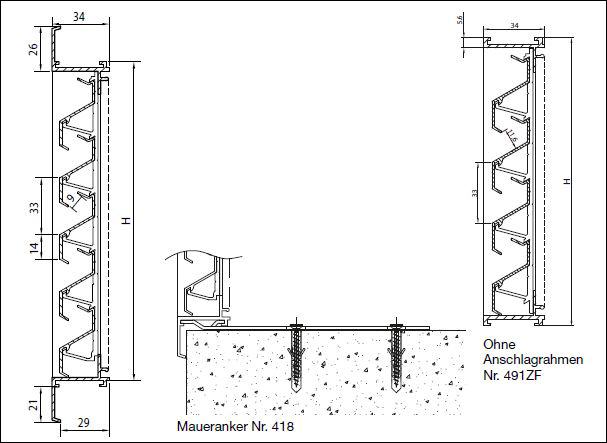

Befestigung

Lüftungsgitter W432 ist die abnehmbare Version von Lüftungsgitter W431


Optionen

Einbruchhemmendes Lüftungsgitter W431 WK2


Anwendungsbereiche

Nachtauskühlung
Standardlüftungsgitter für Wandanbau


Anwendungsbereiche

Nachtauskühlung
Standardlüftungsgitter für Wandanbau

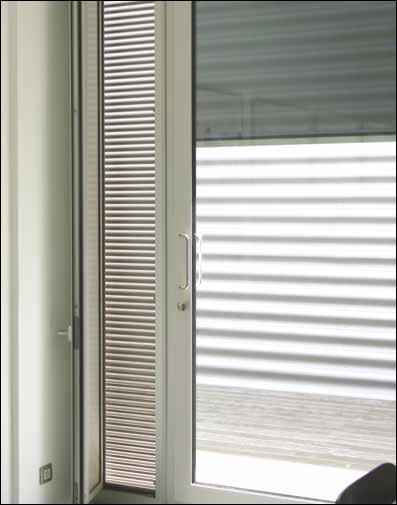

Lüftungsgitter Nachtauskühlung








Luftdurchlass EN 13030
K-Faktor (Zufuhr) 23,56
K-Faktor (Abfuhr 25,51
Ce-Koeffizient 0,296
Cd-Koeffizient 0,206
Optischer freier Querschnitt 59%
Physischer freier Querschnitt 45%
IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm von Lüftungsgitter) IP2XD



Lüftungsgitter 431 für Wandanbau, Standardausführung

Lüftungsgitter mit waagrechten, feststehenden und stranggepressten ALU-Wetterschutzlamellen (AL
Mg Si 0,5), Lamellenabstand 33,5 mm, aufschrauben auf die Fassade, Aufbauhöhe
29 mm, naturfarbig eloxiert / in RAL …. beschichtet, mit rückseitigem Edelstahl-
Insektenschutzgitter 2,3x2,3mm Maschung,
Totalmasse der Gitter : … x …mm

Fabrikat: rotec Lüftungsgitter Berlin
Modell: W431 für Wandanbau
Artikel-Nr.: W431
