Wasserabweisendes Lüftungsgitter W450

Wasserabweisende Lüftungsgitter

High-proof wasserabweisendes Lüftungsgitter, physisch freier Querschnitt: 57 %

Das Lüftungsgitter W450 mit einem sehr hohen Luftdurchlass überzeugt ebenfalls durch die exzellente Wasserdichtigkeit.

Download .PDF wasserabweisendes Lüftungsgitter W450


Wasserabweisendes Lüftungsgitter W450, Vorderansicht Wasserabweisendes Lüftungsgitter W450, mit Edelstahl Fliegengaze

Material

Lüftungsgitter hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
mit Insektenschutz aus Edelstahl 304 - 2,3 x 2,3 mm (6 x 6 mm Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Standard mit Wasserabflußrinne unten und oben.




Maße

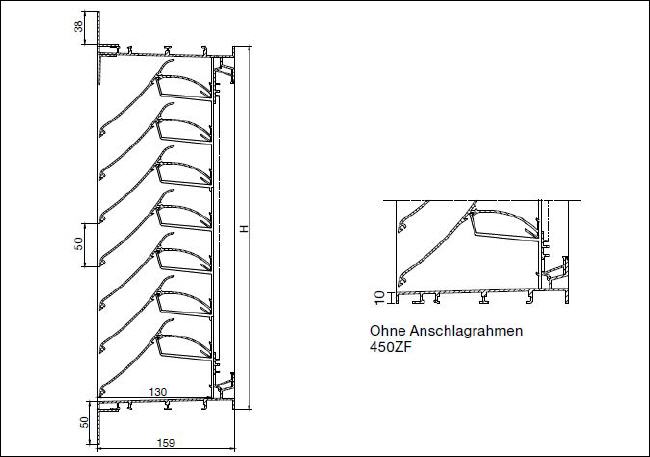

Lamellenabstand: 50 mm
Lamellentiefe: 130 mm
Einbautiefe: 159 mm
Überfalzmaß: 38 mm
Vorzughöhe: (ein Vielfaches von 50) + 225 mm
Mindestmaße: 200 x 225 mm


Befestigung

Maueranker Nr. 1428
Für Lüftungsgitter breiter als 700 mm ist ein Verstärkungspfosten erforderlich, um Spannweite und Windlast zu tragen.


Optional

Ohne Anschlagrahmen
Lüftungsgitter für Rahmeneinbau auf Anfrage
In Kombination mit der Linius Lamelle L.050.WS


Anwendungsbereiche

Datencenter und IT-Anwendungen
Elektrizitätswerke
Unterstationen
Im Küstengebiet






Wasserdichtigkeit (EN 13030)
HEVAC-Klasse A2 (3m/s)

Luftdurchlass
(EN 13030)
K-Faktor (Zufuhr) 10,47
K-Faktor (Abfuhr 16,42
Ce-Koeffizient 0.309
Cd-Koeffizient 0,246

Physischer freier Querschnitt 57%



Das Lüftungsgitter Typ W450 ist ein Gitter für Wandeinbau mit extrem wasserabweisenden Lamellen und mit einem festem Rahmen.

PRODUKTMERKMALE
Hergestelt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Farben: pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Mit Insektenschutzgitter aus Edelstahl 304, 2,3x2,3 mm Maschung (6x6 mm Maschung auf Anfrage)
Standard mit Wasserabflussrinne unten und oben
Wasserdichtigkeit : das Gitter 450 hat HEVAC Klasse A2 bei einer Luftgeschwindigkeit von 3 m/s
Aluminiumprofile 1,8 mm stark. Die, aus Aluminium gefertigten, Lamellenhalter werden auf die perforierten senkrechten Profile genietet.
Die Lamellen (mit Höhe 64 mm) werden auf die Lamellenhalter geklipst.
Lamellenabstand : 50 mm
Lamellentiefe : 130 mm
Einbautiefe 159 mm

Typ 450 hat die ausgezeichnete Eigenschaft, einen sehr hohen Luftdurchlass mit extremer Wasserdichtigkeit zu kombinieren. Dieses Gitter kann perfekt kombiniert werden mit der extrem wasserabweisenden Lamelle LO50WS (Lamellenwandsystem)

Bitte beachten : ab einer Breite von 700 mm werden immer Verstärkungsprofile vorgesehen.



TECHNISCHE DATEN

Luftdurchlass :
K-Faktor (Zufuhr) :10,47
K-Faktor (Abfuhr) :16,52
Ce- Koeffizient : 0,309
Cd- Koeffizient : 0,246

Querschnitt :
Physischer freier Querschnitt: 57 %

Schutz :
IP-klasse : IP2XD

Wasserdichtigkeit :
HEVAC-Klasse 0,0 m/s : A2
HEVAC-Klasse 0,5 m/s : A2
HEVAC-Klasse 1,0 m/s : A2
HEVAC-Klasse 1,5 m/s : A2
HEVAC-Klasse 2,0 m/s : A2
HEVAC-Klasse 2,5 m/s : A2
HEVAC-Klasse 3,0 m/s : A2
HEVAC-Klasse 3,5 m/s : C2



NORMEN

Dieses Produkt wurde gemäß den folgenden Normen geprüft :
EN 13141-1
EN 12020-2
EN AW 6063 T66
EN 60529 (IP Klassifikation)
EN 13030 (Wasserdichtigkeit)
