Rundes Bodengitter - Lüftungsgitter

Rundes Fußbodengitter - Lüftungsgitter


Der Typ VM011 ist ein rundes Bodengitter, welches besonders geeignet ist um gekühlte Luft zugfrei und geräuscharm im Bodenbereich strömen zu lassen. Dieses Bodengitter kann in Verbindung mit einem Schmutzfangkorb mit integrierter Engeneinstellung unmittelbar in einem Druckboden eingesetzt werden. Durch ein hinter der Frontplatte verstellbares Drallelement wird ein horizontaler oder vertikaler Dralleffekt erzeugt. Das runde Bodengitter ist ebenfalls für die Abluft von Räumen geeignet.

Download PDF rundes Boden-Lüftungsgitter VM011

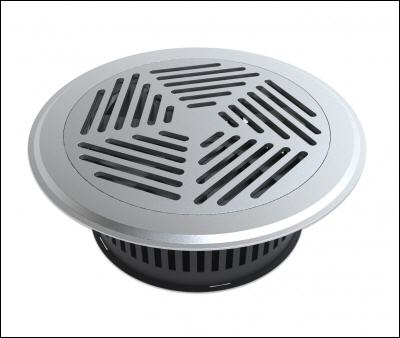

Rundes Bodengitter VM011




Technische Eigenschaften


Rundes Fußbodengitter aus Aluminium mit verstellbarem Draller (für horizontalen oder vertikalen Luftaustritt) und mit Schmutzfangkorb (=Luftmengenregulierer)
Befestigung mit 3 Klemmflanschen im Außenring
Frontplatte und Außenring aus Aluminium, Standard glasperlengestrahlt; Drallelement (Standard RAL 9005 schwarz lackiert) und Schmutzfangkorb aus Stahl gefertigt
Frontplatte und Außenring aus Aluminium (glasperlengestrahlt)
Drallelement aus verzinktem Stahl in schwarz (RAL 9005)
Schmutzfangkorb aus verzinktem Stahl
Oberfläche auf Anfrage in diversen Farben (RAL) erhältlich

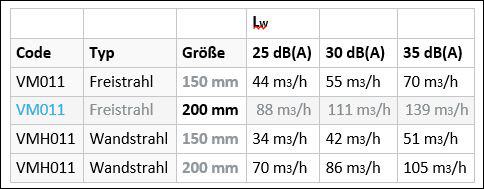

Bestimmung der Nenngrößen




WÄHLE DAS PRODUKT AUF BASIS VON STANDARDWERTEN




Preise


Preise zu runden Bodengitter finden Sie hier im Online-Shop für Lüftungsgitter



Ausschreibungstext Rundes Bodengitter VM011


Fußbodengitter in runder Ausführung für drallförmige, horizontale Luftführung mit hoher Induktion oder Vertikalstrahl.
Aussenring und Frontplatte aus Aluminium, glasperlaenstralht. Mit Schmutzfangkorb ls integrierter Mengeneinstellung.
Geeignet für den Einbau in Doppelböden.
Typ: VM011 Nenngröße (L X H) ..... x ..... mm

rotec Lüftungsgitter Berlin
Modell: VM011, Bodengitter

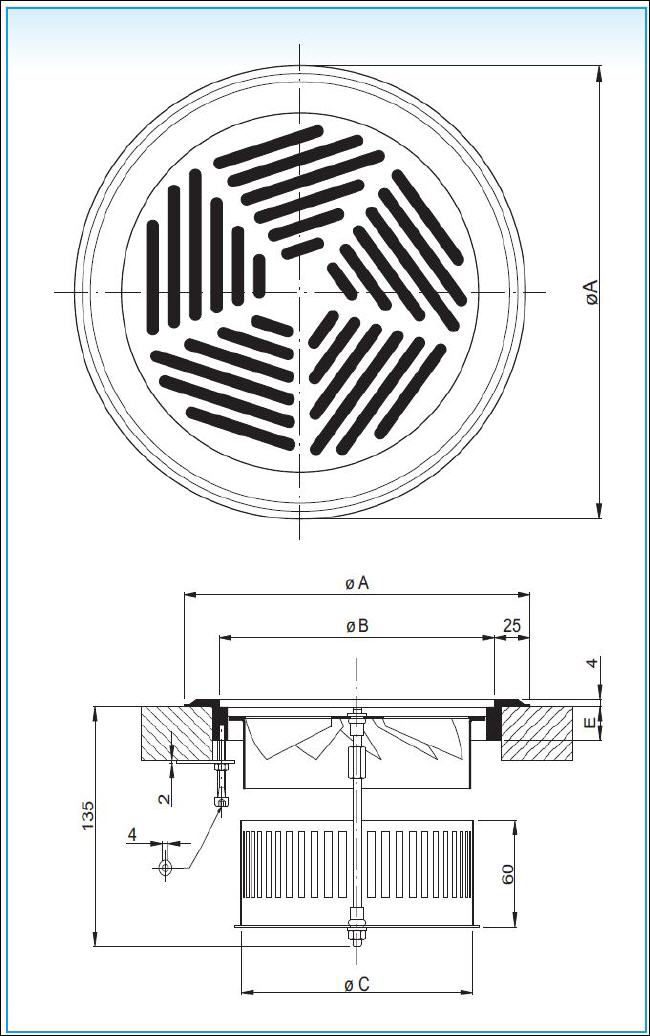

Montage Bodengitter


Die Befestigung des Bodengitter Auslasses erfolgt mittels 3 Klemmflansche im Aussenring.
Die eigentliche Frontplatte wird eingelegt.
