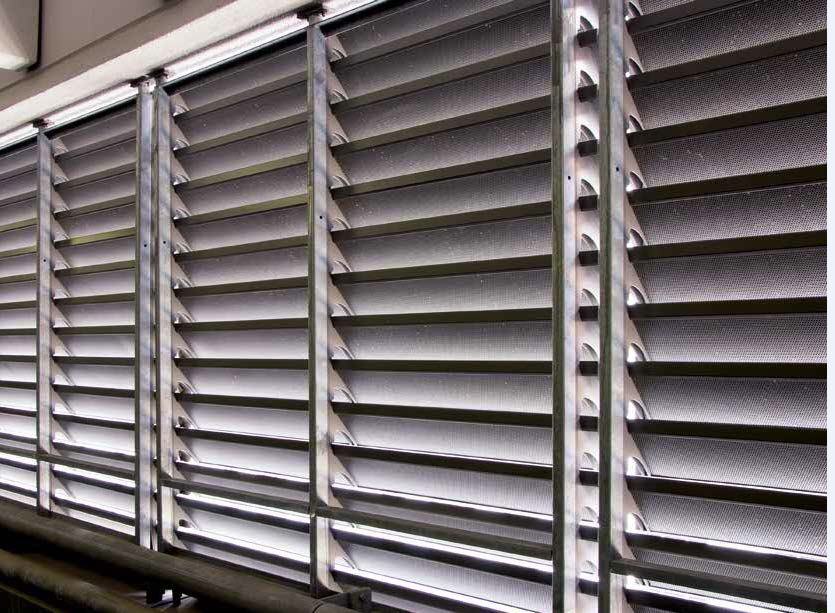

Schallschutz Lüftungsgitter W446 (150) (225) (300)
Lamellenabstand 150 mm
Download PDF Katalog Schallschutz Lüftungsgitter W446 [386 KB]
Material
Wasserdichtigkeit
Aluminiumprofile: AlMgSi 0,5 (gemäß EN 12020-2)
Schalldämmendes Material: nicht brennbare Mineralwolle
Insektenschutz aus Edelstahl 304, Masche auf Anfrage
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
100 % korrosionsbeständig
 |
|
|
| Schallschutz Lüftungsgitter W446 / 150 | Schallschutz Lüftungsgitter W446 / 225 | Schallschutz Lüftungsgitter W446 / 300 |
Maße

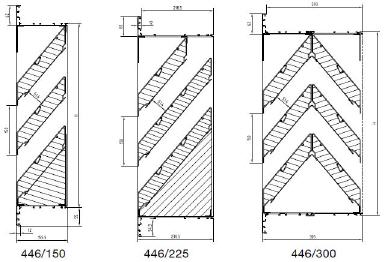

Lamellenabstand: 150 mm

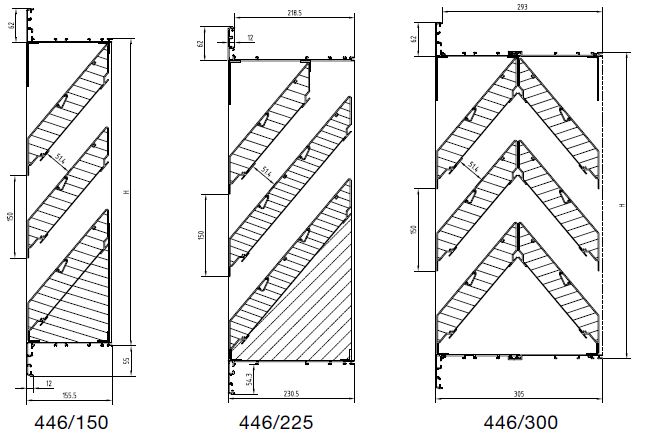

Einbautiefe:
W446/150: 143 mm
W446/225: 218 mm
W446/300: 293 mm
Überfalzmaß: 55mm
Höhe in Schritten von 150 mm (Abstand zwischen Lamellen)
Mindestmaße:
W446/150: 300 B x 410 H
W446/225: 300 B x 410 H
W446/300: 311 B x 421 H
Befestigung
Befestigungsanker: Montage mit Mauerankern Nr. W1428 möglich
- Position 1: bis 100 mm Wandstärke
- Position 2: für Wandstärken bis 200 mm
Schrauben: Befestigen Sie die Schrauben von außen durch den Anschlagrahmen (Bohrlöcher auf Anfrage)
Zuganker: Befestigung mit einem langen Zuganker und Klemmspindeln für die Wandmontage oder einem kurzen Zuganker für Einbau an einem Lüftungsschacht (Zugankerstange optional)
Rückseitige Befestigung: Durch Festschrauben einer Hammerkopfschraube auf einem rückseitigen Rahmenaufbau.
Für Lüftungsgitter 446/300 größer als 3 qm ist eine bauseitige Unterkonstruktion notwendig.
Dichtungsoptionen
Dichtungsgummi: geeignet zur Reduzierung von Kontaktgeräuschen
PU-Dichtungsband: gegen Wassereindringung (Option PU-Dichtungsband)
Silikondichtung: Dichten Sie den Anschlagrahmen von außen mit Silikon ab.
Optionen
Wasserschenkel
Diagramme
|
|
|
| W446/150 | W446/225 | W446/300 |
| Technische Daten | W446/150 | W446/225 | W446/300 |
|
Luftdurchlass |
(EN 13030) | (EN 13030) | (EN 13030) |
| K-Faktor (Zufuhr) | 38,46 | 37,30 | 45,93 |
| K-Faktor (Abfuhr | 34,48 | 41,90 | 45,93 |
| Ce-Koeffizient | 0,161 | 0,164 | 0,148 |
| Cd-Koeffizient | 0,169 | 0,150 | 0,148 |
| Optischer freier Querschnitt | 54 % | 54 % | 54 % |
| Physischer freier Querschnitt | 34 % | 34 % | 34% |
| Wasserdichtigkeit | A (1 m/s) | A (1 m/s) | A (1 m/s) |
| Einbautiefe | 150 mm | 225 mm | 300 mm |
| Komfort | (EN ISO 140-10, EN ISO 717-1) | (EN ISO 140-10, EN ISO 717-1) | (EN ISO 140-10, EN ISO 717-1) |
| Schalldämmung in geöffneter Position Rw (C;Ctr) | 11 (-1;-2) dB | 15 (-1;-4) dB | 17 (-1;-4) dB |
| Schalldämmung in dB pro Frequenz | W446/150 | W446/225 | W446/300 |
| f in Hz | R in dB | R in dB | R in dB |
| 63 | 13,8 | 15,0 | 15,7 |
| 125 | 6,9 | 8,7 | 7,3 |
| 250 | 3,6 | 4,5 | 5,5 |
| 500 | 6,4 | 9,1 | 11,8 |
| 1000 | 13,4 | 18,2 | 24,0 |
| 2000 | 13,8 | 23,7 | 25,9 |
| 4000 | 12,1 | 15,8 | 22,6 |
