Lüftungsgitter Rahmeneinbau W494

Lüftungsgitter für Rahmeneinbau W494

Lüftungsgitter mit Sturmschutz für Rahmeneinbau,
Lamellenabstand 33 mm

Download PDF Katalog Lüftungsgitter W494

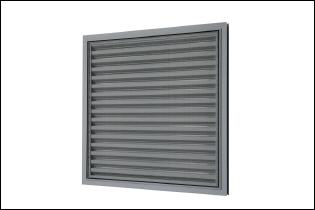

Aluminium Lüftungsgitter mit Sturmschutz für Rahmeneinbau, W494 Lüftungsgitter W494 mit Fliegengaze aus Edelstahl

Luftdurchlass


Material

Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 (Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Lamellen können geschweißt werden (nur mit RAL-Pulverbeschichtung)


Lüftungsgitter mit Stocherschutz

Stochersicher

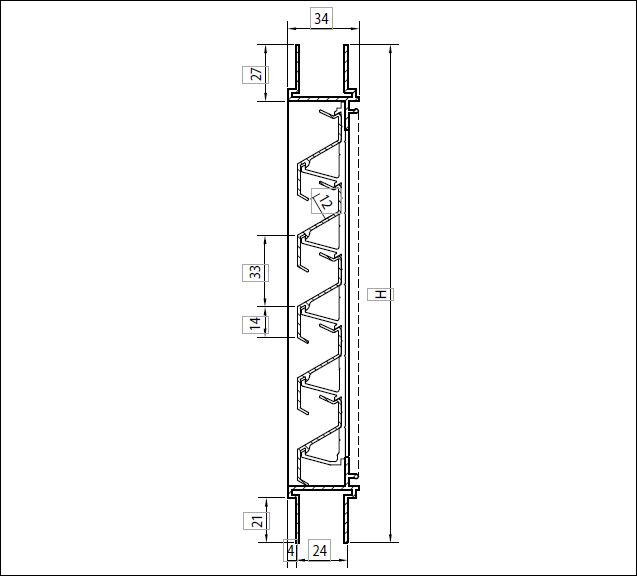

Maße

Lamellenabstand: 33 mm
Einspannstärke: 24, 28 oder 32 mm
Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße)
Mindestmaße: 130 x 130 mm


Wasserdichtigkeit

Befestigung

Einbau wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen


Optionen

Wasserabflussrinne
Wasserschenkel
Abnehmbarer Insektenschutzfilter
Links und rechts senkrechtes Profil vor den Lamellen






Technische Daten

Luftdurchlass
(EN 13030)

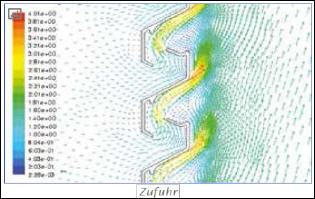

K-Faktor (Zufuhr) 123,5

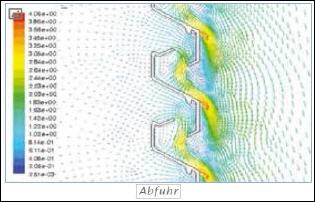

K-Faktor (Abfuhr 118,1
Ce-Koeffizient 0,090
Cd-Koeffizient 0,092

Optischer freier Querschnitt 57%
Physischer freier Querschnitt 26%
IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm von Lüftungsgitter) IP2XD
