Lüftungsgitter Rahmeneinbau W428

Lüftungsgitter für Rahmeneinbau W428 mit V-Lamelle

Mittelschwere Ausführung, Lamellenabstand 33

Download PDF Katalog Lüftungsgitter W428

	Lüftungsgitter für Rahmeneinbau mit V-Lamellen, mittelschwere Ausführung, Lamellenabstand 33		Lüftungsgitter für Rahmeneinbau mit V-Lamellen, mittelschwere Ausführung, Lamellenabstand 33
Lüftungsgitter für Rahmeneinbau mit V-Lamellen, mittelschwere Ausführung, Lamellenabstand 33		Lüftungsgitter W428, Rückseite mit Fliegenschutzgitter aus Edelstahl

Material

Hergestellt aus Aluminiumprofilen AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl auf Anfrage
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)

Wasserdichtigkeit

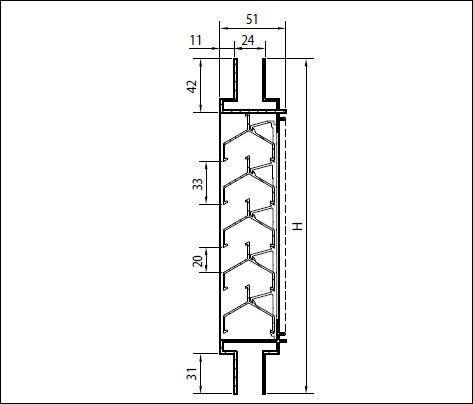

Maße

Lamellenabstand: 33,3 mm
Einspannstärke: 24 oder 28 mm
Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße)
Mindestmaße: 220 x 220 mm

Befestigung

Einbau wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen

Optionen

Wasserabflussrinne
Wasserschenkel
Abnehmbarer Insektenschutzfilter
Dosierbares Lüftungsgitter W428/VA

Technische Daten

Luftdurchlass	(EN 13030)
K-Faktor (Zufuhr)	61,04
K-Faktor (Abfuhr	61,04
Ce-Koeffizient	0,128
Cd-Koeffizient	0,128

Optischer freier Querschnitt	59%
Physischer freier Querschnitt	43%
IP-Klasse (Lüftungsgitter mit Insektenschutz)	IP2XD
(Elektrische Installation mindestens 105 mm von Lüftungsgitter)

Lüftungsgitter mit durchstochersicheren waagrechten V-Lamellen aus Aluminium (AL Mg Si 0,5),
Lamellenabstand 33,3mm, mit Einspannrahmen 24mm für Einbau im Glasfalz oder P/R-Konstruktion, naturfarbig eloxiert / in RAL …. beschichtet, mit rückseitigem
Edelstahl-Insektenschutzgitter,
Totalmaße der Gitter : … x …mm

Fabrikat: rotec Lüftungsgitter Berlin
Modell: W428 für Wandanbau
Artikel-Nr.: W428
