Aluminium Lüftungsgitter W412
Lüftungsgitter mit V-Lamellen
Lamellenabstand 20 mm, optisch freier Querschnitt 93%, physisch freier Querschnitt 39%
Download .PDF Lüftungsgitter rotec W412
 |
 |
 |
| Stochersicheres Lüftungsgitter W 412, Vorderansicht | Stochersicheres Lüftungsgitter W 412, mit Fliegengaze auf der Rückseite | Stochersicheres Lüftungsgitter W 412, mit Staubfilter |

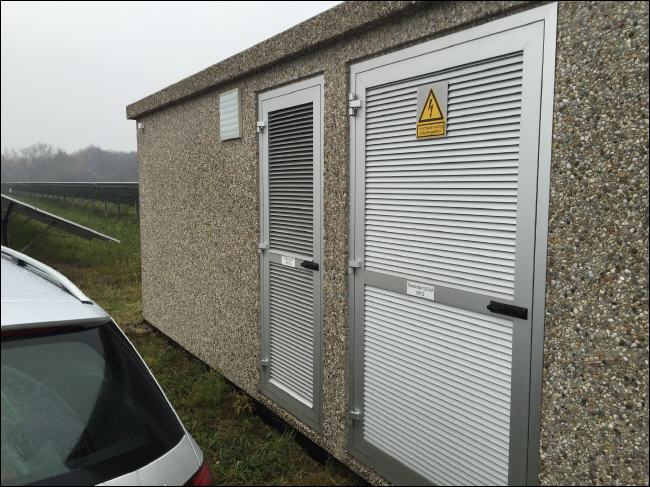

Trafostation in Leipzig
Trafostation mit V-Lamelle W 412
Material
Lüftungsgitter hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304, Maschenteilung auf Anfrage
silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Mit Erdungslasche ausgestattet
Stochersicher

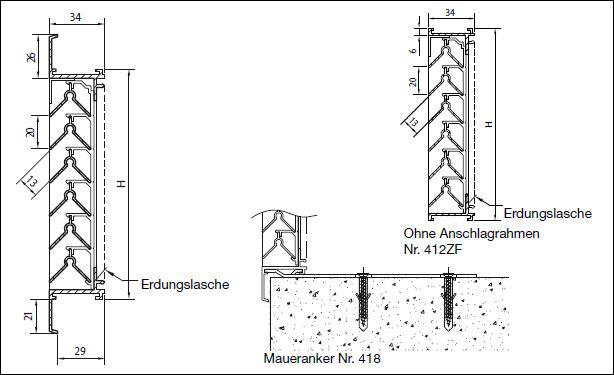

Maße und Befestigung
Maße
Lamellenabstand: 20 mm V-Lamellen
Einbautiefe: 29 mm
Überfalzmaß: 21 mm
Mindestmaße: 100 x 100 mm
Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)
Befestigung
Maueranker Nr. 418 (auf Anfrage erhältlich)
Klipsfeder Nr. 419 (auf Anfrage erhältlich für kleinere Abmessungen)
Für Lüftungsgitter ab ungefähr 3 m⊃2; ist eine verstärkende Unterkonstruktion notwendig, passend zu Spannweite und Windlast
Wasserdichtigkeit
Anwendungsbereiche
Hochspannungsstationen
IT-Räume
Standard Lüftungsgitter Lager
| Breite x Höhe | eloxiert E6/EV1 | Luftdurchlass bei 2 Pa in m³/h | Preise im Shop |
| 200 x 200 mm | ja | 45 | Preis |
| 300 x 300 mm | ja | 102 | Preis |
| 400 x 300 mm | ja | 136 | |
| 500 x 200 mm | ja | 170 | |
| 600 x 400 mm | ja | 271 |
| Luftdurchlass | EN 13030 |
| K-Faktor (Zufuhr) | 33,80 |
| K-Faktor (Abfuhr | 33,80 |
| Ce-Koeffizient | 0,172 |
| Cd-Koeffizient | 0,172 |
| Optischer freier Querschnitt | 93% |
| Physischer freier Querschnitt | 39% |
| IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm von Lüftungsgitter) | IP2XD |
Ausschreibungstext Lüftungsgitter W 412 mit V-Lamellen für Wandeinbau
mit durchstochersicheren waagrechten stranggepressten V-Lamellen
aus Aluminium (AL Mg Si 0,5), Lamellenabstand 20mm, mit L-förmigen Rahmen für
Mauereinbau, naturfarbig eloxiert / in RAL ….......... beschichtet, mit rückseitigem
Edelstahl-Insektenschutzgitter 2,3 x 2,3 mm Maschung,
Rohbauöffnung : ….... x ....…mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W412 für Wandeinbau
Artikel-Nr.: W412
