Aluminium Lüftungsgitter W427

Lüftungsgitter, schwere Ausführung, mit beweglichen und verließbaren Lamellen, optisch freier Querschnitt 88%, physisch freier Querschnitt 53%

Download .PDF Lüftungsgitter rotec W427

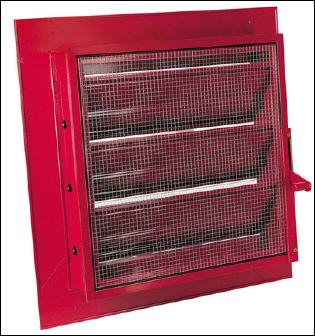

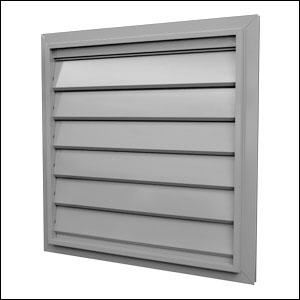

Lüftungsgitter W427 in geschlossenem Zustand Lüftungsgitter W427 mit Fliegengaze

Ausführungen W427

Die Bedienelemente für das verliesbare Lüftungsgitter W427 können den baulichen Gegebenheiten optimal angepasst werden. Es stehen folgende Antriebsmöglichkeiten zur Verfügung:

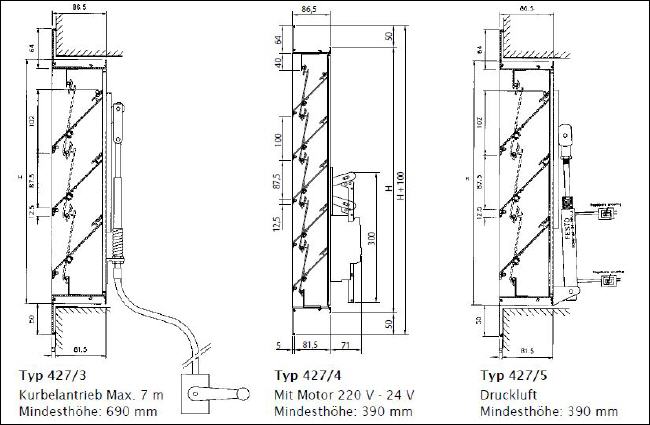

Typ W427/2 Drahtseil Max. 5000 mm, Mindesthöhe 390 mm Typ W427/3 Kurbelantrieb Max. 7000 mm, Mindesthöhe 690 mm Typ W427/4 Mit Motor 220 V - 24 V, Mindesthöhe 690 mm Typ W427/5 Druckluft, Mindesthöhe 390 mm

Material

Die Lüftungsgitter werden aus Aluminiumprofilen hergestellt: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 - 6 x 6 mm (2,3 x 2,3 mm Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)


Maße der Lüftungsgitter

Einbautiefe: 82 mm
Überfalzmaß: 50 mm
Mindestmaße: 300 x 290 mm
Maximale Breite in einem Stück: 1300 mm
Vorzughöhe = (ein Vielfaches von 100) + 290 mm
Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)

Bemerkung: Die Mindesthöhe ist abhängig von Bedienungsoptionen (siehe Beschreibung).


Befestigung

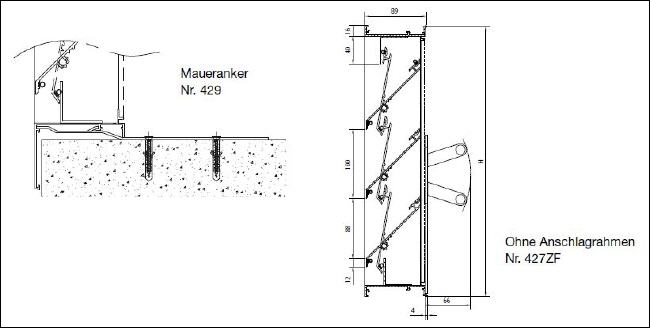

Maueranker Nr. W429


Bedienungsoptionen des Lüftungsgitters

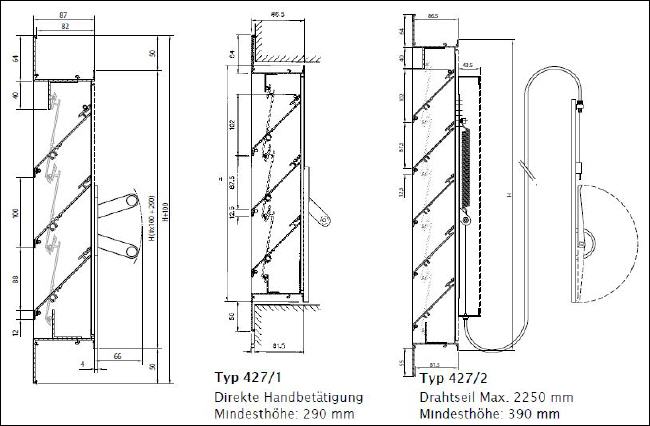

W427/1 Handbetätigung
W427/2 Drahtseil
W427/3 Kurbelantrieb
W427/4 Motor 230V-24V / Federrücklaufantrieb 24V
W427/5 Druckluft


Optionen

Ohne Anschlagrahmen
Lüftungsgitter für Rahmeneinbau siehe W427GL


Typische Anwendungsbereiche

Kraftwerke
Flughafen
Hochhäuser
Gesteuerte Lüftung
Produktionshallen

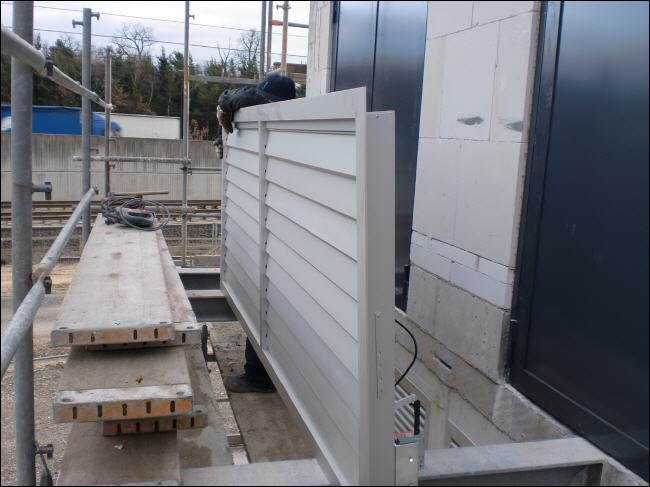

Montage des Lüftungsgitters Flughafen Frankfurt

rotec Moteure beim Einbau der Lüftungsgitter BV. Flughafen Frankfurt/Main












Luftdurchlass EN 13030
K-Faktor (Zufuhr) 11,41
K-Faktor (Abfuhr 11,65
Ce-Koeffizient 0,296
Cd-Koeffizient 0,293
Optischer freier Querschnitt 88%
Physischer freier Querschnitt 53%
