Wasserabweisendes Lüftungsgitter W491


Wasserabweisendes Sicherheits-Lüftungsgitter W491

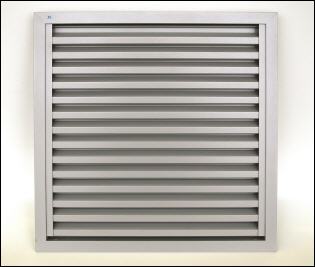

Lüftungsgitter mit Sturmschutz, Lamellenabstand 33, optischer freier Querschnitt 57%, physischer freier Querschnitt 26%

Download .PDF wasserabweisendes Lüftungsgitter W491

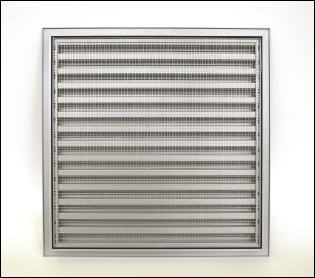

Lüftungsgitter W492, Vorderansicht Optional Fliegengitter aus Edelstahl auf der Rückseite

Luftdurchlass

Luftzufuhr Luftabfuhr

Material

Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl, Maschenteilung auf Anfrage
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Lamellen können geschweißt werden (nur mit RAL-Pulverbeschichtung)


Lüftungsgitter mit Stocherschutz

Stochersicher

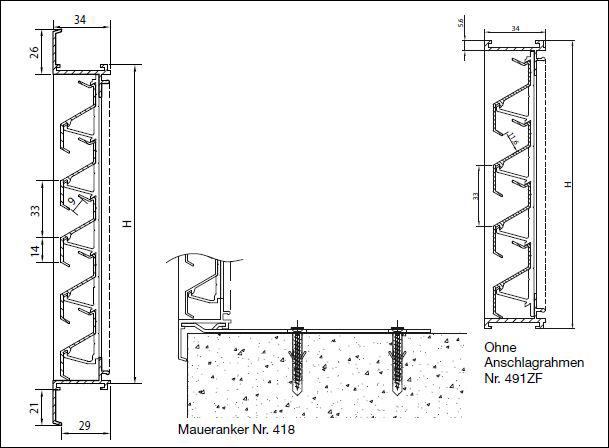

Maße

Lamellenabstand: 33 mm
Einbautiefe: 29 mm
Überfalzmaß: 21 mm
Mindestmaße: 100 x 100 mm
Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)

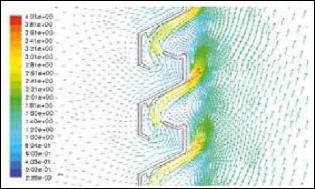

Wasserdichtigkeit

Befestigung

Mit Maueranker w418 (Optional)


Optionen

Wasserabflußrinne
Wasserschenkel
Abnehmbarer Insektenschutz
Filter
Ohne Anschlagrahmen
Links und rechts senkrechtes Profil vor den Lamellen
Lüftungsgitter für Rahmeneinbau W494


Anwendungsbereiche

Gute Witterungsbeständigkeit kombiniert mit geringem Luftdurchlass, Anwendungen mit viel Wind, Küstengebiete
Schneebeständig






Wasserdichtigkeit (EN 13030)
HEVAC-Klasse A (1,5m/s)

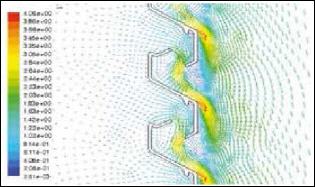

Luftdurchlass
(EN 13030)
K-Faktor (Zufuhr) 123,5
K-Faktor (Abfuhr 118,1
Ce-Koeffizient 0,090
Cd-Koeffizient 0,092

Optischer freier Querschnitt 57%
Physischer freier Querschnitt 26%
IP-Klasse (Lüftungsgitter mit Insektenschutz) IP2XD
HEVAC-Klasse A (1,5 m/s)
