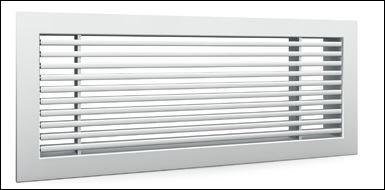

Aluminium Wandgitter A600

Aluminium Wandgitter A600


Download technisches Blatt Wandgitter A600




Das rechteckige Lüftungsgitter mit waagerechten, feststehenden Profillamellen ist für die Zufuhr von warmer als auch kalter Luft in Büroräumen, Sitzungssälen und Läden geeignet. Das Lüftungsgitter ist für den Einbau in Wand- und Brüstungen mit einem hohen Anspruch an die Ästhetik geeignet. Nicht geeignet für die Bodenmontage.


Teschnische Beschreibung


Lamellen aus Aluminium gerade oder schräg unter 15° geneigt
Mittelabstand zwischen den Lamellen liegt zwischen 12,5 mm und 16 2/3 mm
Lieferbar in Abstufungen von 1 mm in der Länge bis 12,5 mm in der Höhe
Min L= 100 mm; Max= 2000 mm
Min H= 37,5 mm; max H= 600 mm
Als Gitterband (Mittel- und Endstücke) nur lieferbar in den folgenden Höhen: 75 mm, 100 mm, 150 mm, 200 mm, 300 mm
Der Gittereinsatz ist im Rahmen des quadratischen Lüftungsgitters fest montiert
Gefertigt aus stranggepresstem Aluminium
Gleichrichterlamellen aus Aluminiumblech (Min H= 75 mm; Max H= 525 mm; in Abstufungen von 25 mm)
Rahmen und Lamellen naturfarbig eloxiert

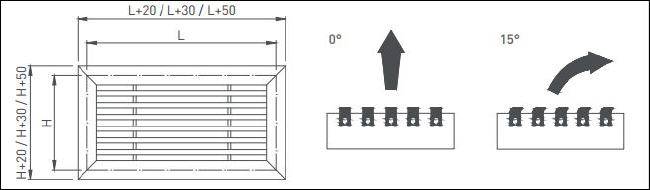

Zeichnung Wandgitter A600

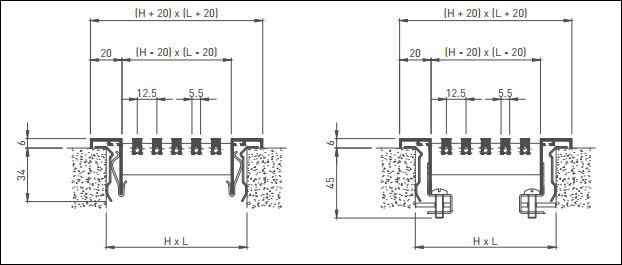

Auswahl von Montagemöglichkeiten Gitter A600

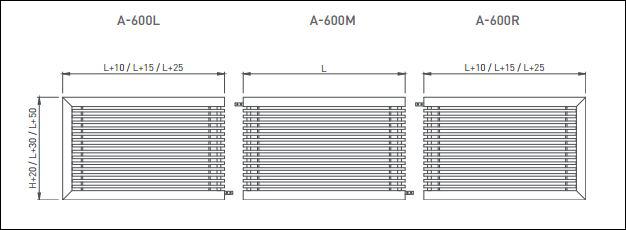

Mittel- und Endstücke Lüftungsgitter A600

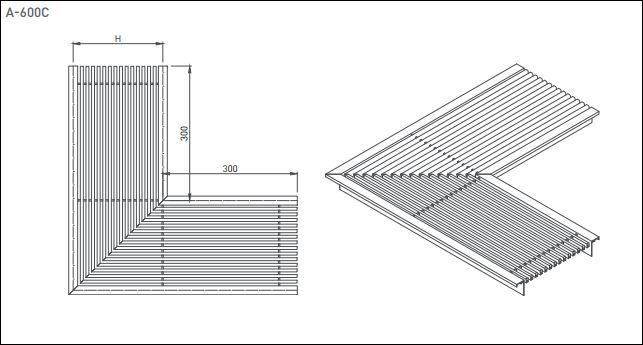

Eckstücke Lüftungsgitter A600

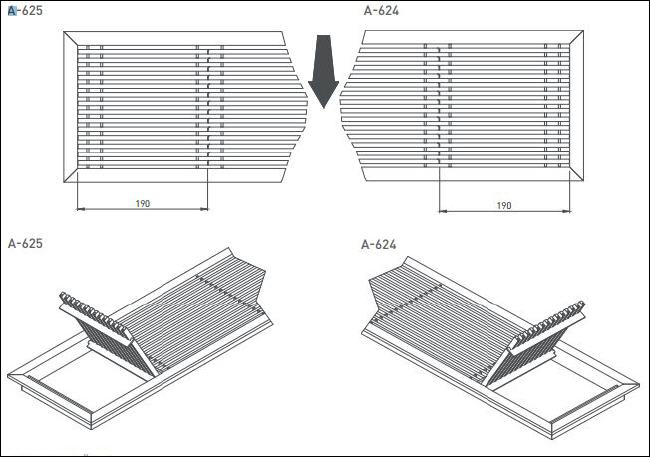

Revisionsgitter Links und Rechts A600




Auswahl der Wandgitter nach Standardwerten

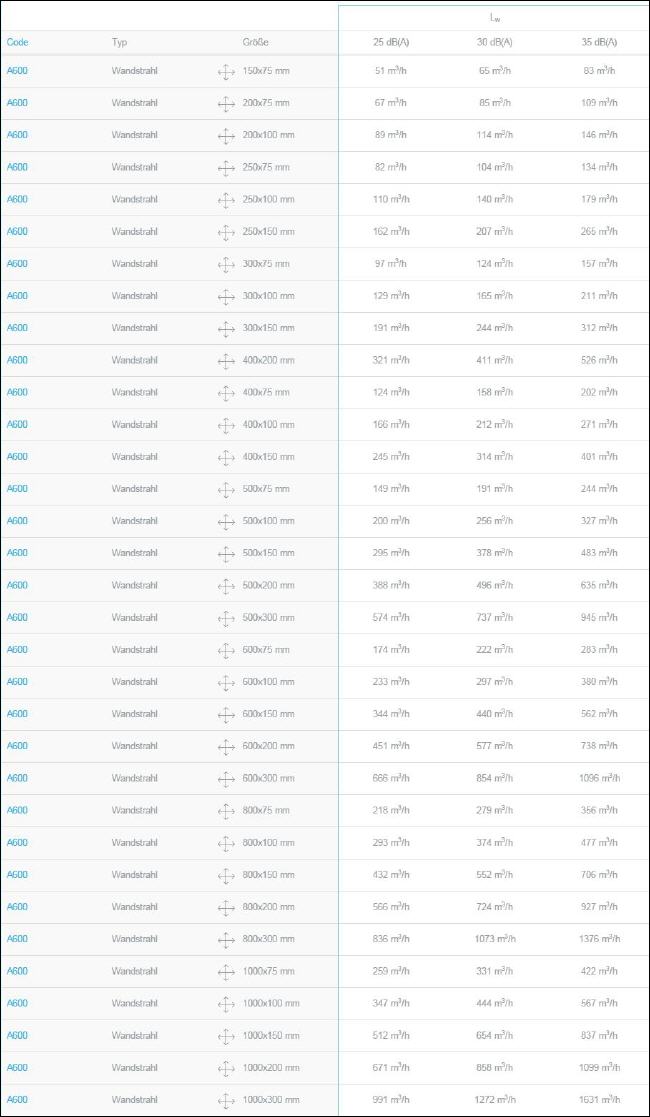

Wandstahl

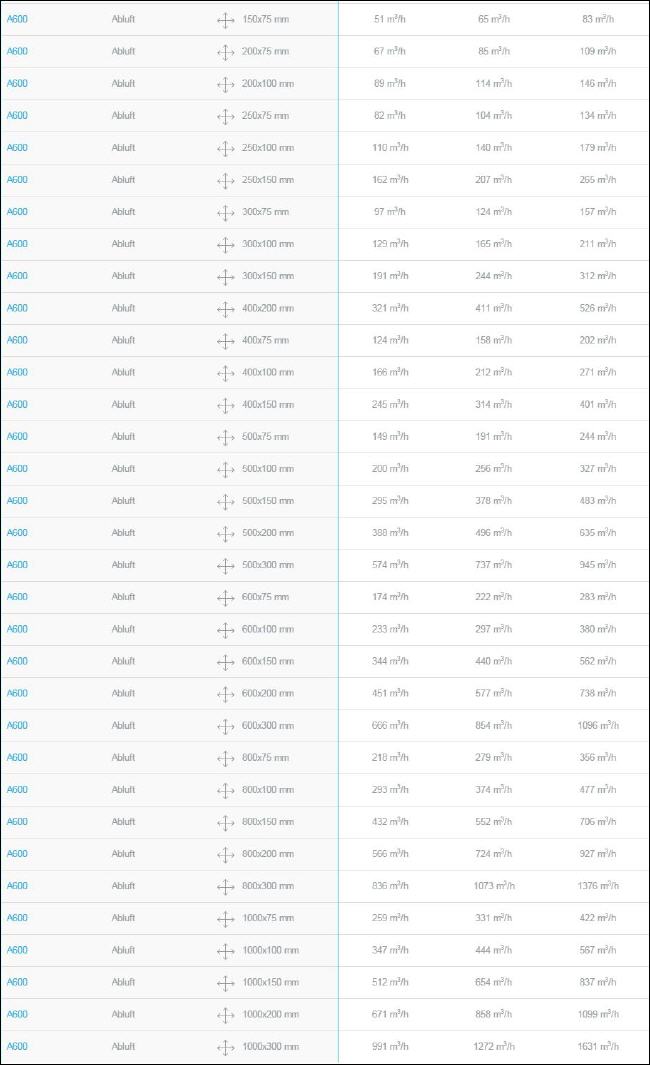

Abluft
