Weitwurfdüse JD long pipe

Weitwurfdüse JP long pipe

Die Weitwurfdüsen JD sind speziell für den Einsatz in groβen und hohen Räumen, wie z.B. in Konzertsälen, Theatern, Museen, Flughäfen, Sport- und Betriebshallen usw. entwickelt. Durch die aerodynamische Form gibt es bei hohen Austrittsgeschwindigkeiten einen niedrigen Lärmpegel und können somit große Entfernungen überbrücken (Wurf). Für alle Varianten ist die Düse über 360° schwenkbar. Da diese Weitwurfdüsen bei wechselnden Zulufttemperaturen funktionieren, kann die Düse entweder nach oben oder nach unten (Kühlen oder Heizen) gerichtet werden.

Download technisches Blatt Weitwurdüse JP long pipe









Techniche Beschreibung

Über 60° einstellbar (Kühlen und Heizen)
Über 360° schwenkbar
Äuβerst niedriger Lärmpegel
Gute Induktion
Mehrere (z.B. 2 oder 3) Weitwurfdüsen (Typ JD110) in einer Frontplatte eingebaut werden.



Auswahl des Weitwurfdüsen nach Standardwerten

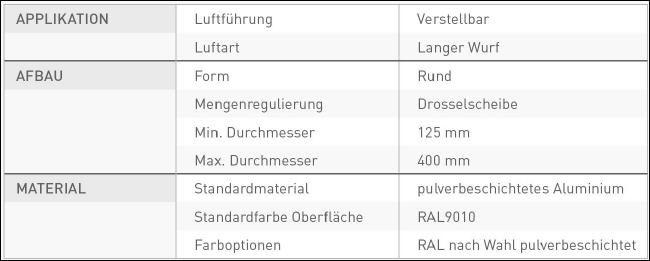

Technische Daten

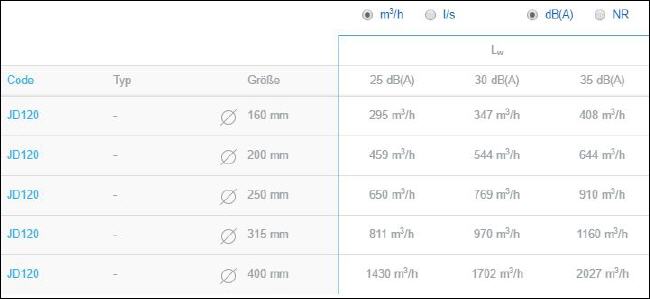

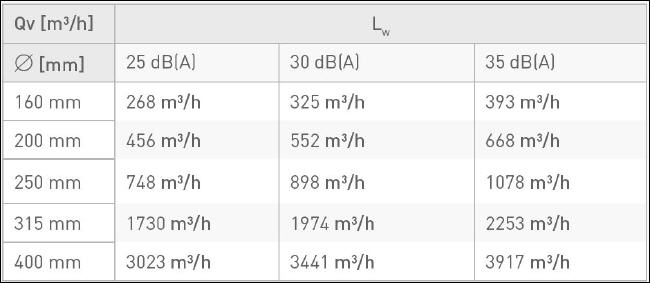

Schnellauswahltabelle

Weitwurfdüsen JD150, JD160, JD170 ZULUFT

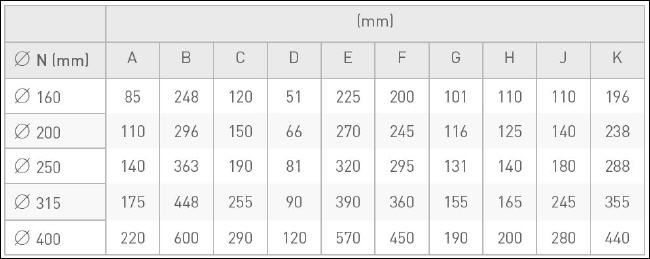

Abmessungen

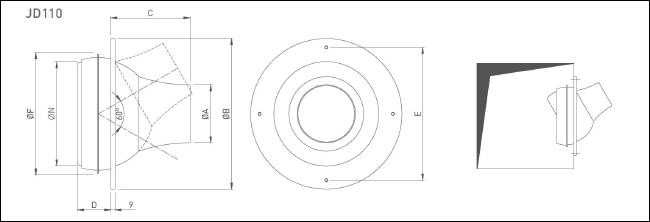

Weidwurfdüse JD110

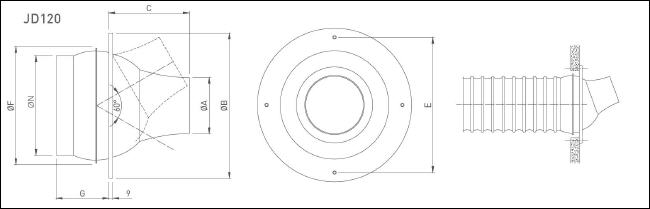

Weidwurfdüse JD120

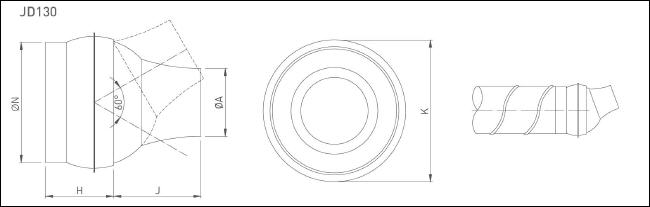

Weidwurfdüse JD130

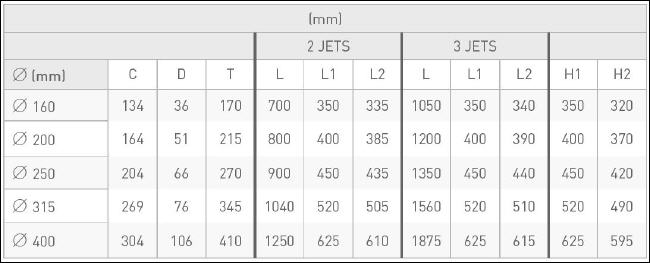

Weitwurfdüsen Abmessungen + Paneelausführung

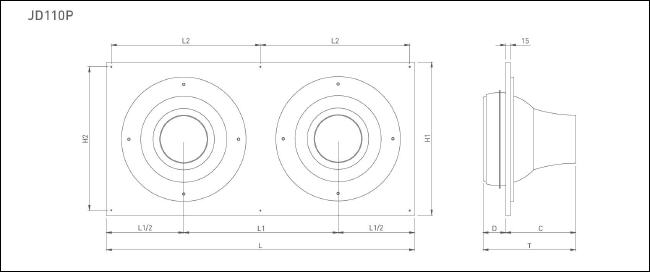

Weitwurfdüse JD110P

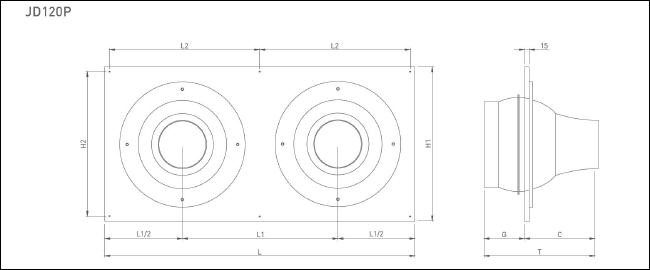

Weitwurfdüse JD120P
