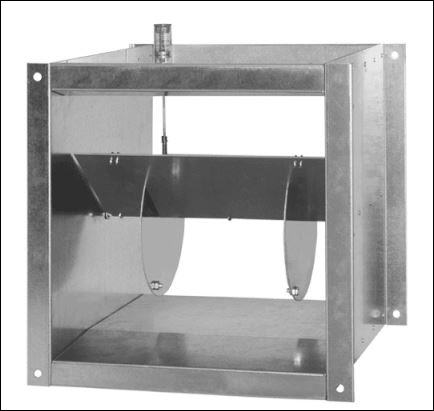

Konstantvolumenstromregler SVC

Konstantvolumenstromregler SVC


Einstellbare selbstregelnde Klappe für konstante Luftvolumenstromregelung aus galvanisiertem Stahl. Für den Einsatz zur Luftvolumenstromregelung bei einem Druck zwischen 20 und 1000 Pa und innerhalb eines Temperaturbereichs zwischen -30°C und +100°C. Große Maße bestehen aus einer doppelten Klappe. Der gewünschte Luftdurchfluss ist bei Bestellung anzugeben.

Download technisches Blatt Konstantvolumenstromregler SVC




Anwendung

Zur Regelung des Luftvolumens in eckigen Lüftungs- und Klimaanlagen.


Material

• Gehäuse aus galvanisiertem Stahl
• Aluminiumregelklappe mit Kolben und Feder

Farbe
Galvanisierter Stahl


Zusammenstellung

• Eckiges Gehäuse aus lasergeschweißtem, galvanisiertem Stahl in Standard-Kanalabmessungen mit einem Flansch von 30 mm
• Ausbalancierte, selbstregelnde Aluminiumklappenscheibe mit PTFE-Lager und -Kolben zur Vermeidung von Schwingungen

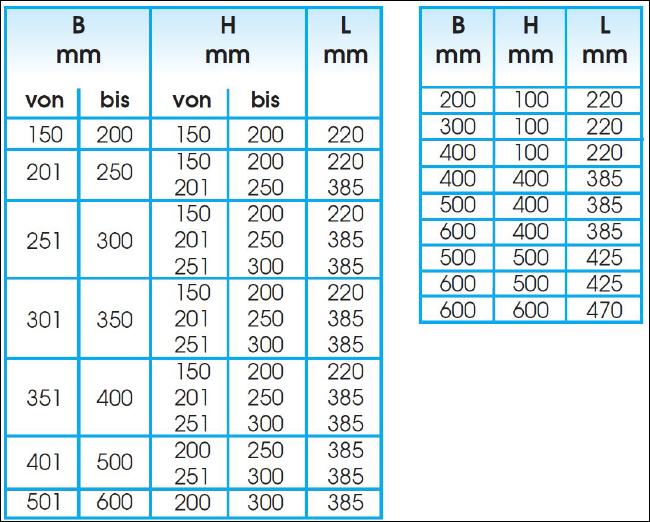

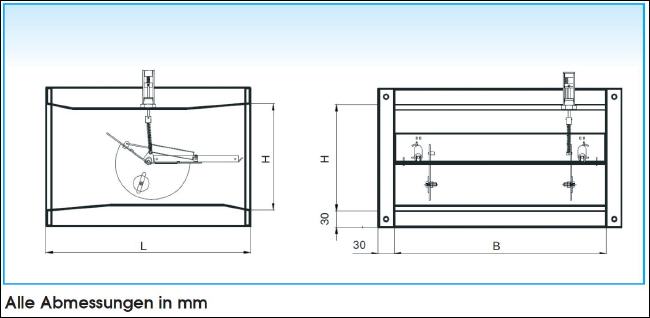

Bestimmung der Nenngrößen





Montage

• Zum Anschluss an beiden Seiten eines eckigen Kanalsystems
• Horizontale oder vertikale Montage


Zubehör

Modelle aus rostfreiem Stahl oder Isoliermäntel auf Anfrage lieferbar.


Ausschreibungtext

Die Klappen für konstante Volumenstromregelung müssen vom eckigen Typ und aus galvanisiertem Stahl gefertigt sein und müssen an beiden Seiten eines eckigen Kanalsystems angeschlossen werden. Sie müssen mit einer selbstregelnden Klappe, Kolben und Feder aus rostfreiem Stahl ausgerüstet sein.
Die Klappen sind für einen Druckbereich von 20 bis 1000 Pa zu verwenden.
