Deckenschlitzauslass mit Strahllenkung SE700

Deckenschlitzauslass mit Strahlenlenkung SE700

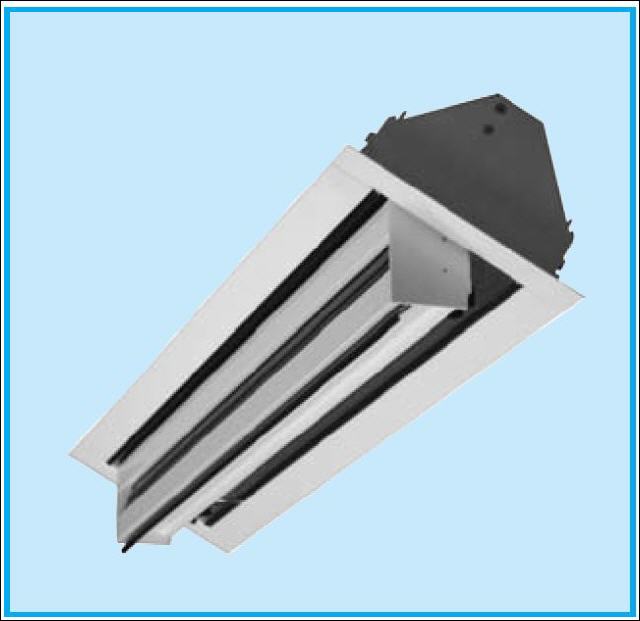

DECKENSCHLITZAUSLASS MIT STRAHLLENKUNG UND TÜRAUSFÜHRUNG SE700

Deckenschlitzauslass Typ SE700 ist geeignet fur die Zuluft und Abluft von sowohl gekülter als geheizter Luft in Büroräumen, Sitzungssälen, Läden, usw. Der Schlitzauslass wird direkt in die Decke oder Wand montiert und verfügt 3 bis max. 8 Schlitze. Jeder Schlitz ist mit 2 formschönen aerodynamischen Aluminium Luftleitlamellen ausgestattet, wodurch keine interne Turbulenz entsteht. Auf diese Weise bekommt man einen ideale Luftströhmung. Der Luftstrahl kann von horizontal bis vertikal eingestellt werden (Einstellmöglickeit über 180°). Jede Länge ist möglich, so dass der Schlitzauslass sehr geeignet ist für jedes Deckensystem.

Download technisches Blatt Deckenschlitzauslass SE700






Technische Daten SE700


Eigenschaften:

• SE700: Lieferbar von 3 bis 8 Schlitzen
• Einteilig lieferbar in Abstufungen von 1 mm in der Länge. min. L = 300 mm, max. L = 2000 mm
• Mit Rahmenprofil 25 mm
• Abluft: ohne Luftleitlamellen
• Zuluft: mit verstellbaren Luftleitlamellen. Luftlenkung von horizontal bis vertikal.

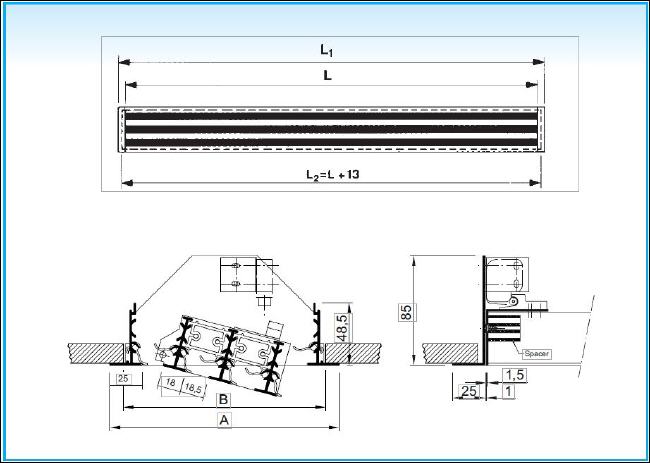

Bestimmung der Nenngrößen

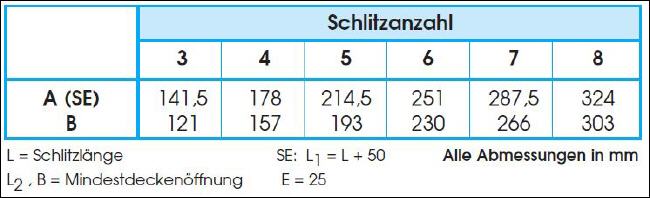

Schlitzanzahl

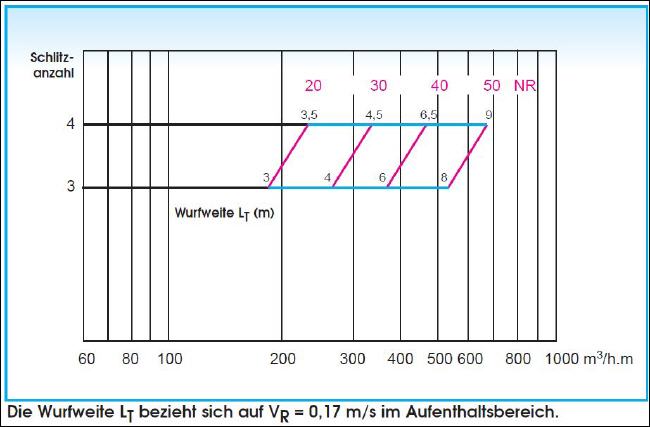

Schnellauswahldiagramm




Einstellmöglichkeiten:


Verfügbar mit Anschlusskasten; bis einer Länge von 1600 mm geliefert mit einem runden Anschlussstutzen, für Abmessungen > 1600 mm 2 runden Anschlussstutzen.




Ausführungen:

SE700: Aus stranggepressten Aluminium naturfarbig eloxiert. Luftlenklamellen aus Aluminium wahlweise schwarz (RAL 9005) oder weiß (RAL 9010) lackiert.
• Anschlusskasten aus Stahlblech verzinkt, mit oder ohne Isolierung


Montage

• Ausführung mit Montagebügel:
Der Schlitzauslass ist immer abnehmbar, und kann auch nachträglich am Kasten montiert werden.

• Der Anschlusskasten ist ausgestattet mit Aufhängeösen (Laschen) (Löcher Ø 7 mm) an der Oberseite.


Ausschreibungstext

Beispiel:
Aluminium Schlitzauslass mit 3 Schlitzen und einstellbaren Luftenklamellen. Der Anschlusskasten kann separat vom Auslass oder bereits vormontiert geliefert werden, mit isoliertem Anschlusskasten, mit rundem Anschluss. Auslass naturfarbig eloxiert, mit schwarzen oder weißen Luftlenklamellen.

Type: SE713 + SP723 G
L = … mm
