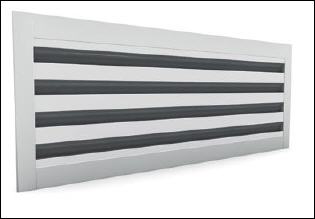

Deckenschlitzauslass mit Strahllenkung SE800. Deckenschlitzauslass Typ SE800 ist geeignet für die Abluft und Zuluft von sowohl gekühlte als geheizte Luft in Büroräume, Sitzungssäle, Läden, usw. Der Durchlass wird direkt in die Decke oder Wand montiert. Das speziell entwickelte Aluminium Strangpressprofil kann zu Schlitzdurchlässe von 1 bis 6 Schlitzen zusammengebaut werden (bis 8 Schlitze sind auf Anfrage erhältlich). Jeder Schlitz ist mit 2 formschönen aerodynamischen Aluminium Luftleitlamellen ausgestattet, die es ermöglichen den Luftstrahl von horizontal bis vertikal einzustellen (Einstellmöglichkeit über 180°). Die Schlitzauslasslänge wird individuell und nach Maß für die rotec Kunden gefertigt.

Download technisches Blatt Deckenschlitzauslass SE800






Technische Daten SE800


Eigenschaften:
S-800: Lieferbar bis 8 Schlitzen
• einteilig lieferbar in Abstufungen von 1 mm in der Länge min L = 300 mm, max L = 2000mm • grössere Abmessungen als Bandausführung lieferbar mit Mittelund Endstücken
• Mit Rahmenprofil 25 mm; Schlitzbreite 25 mm
• Lieferbar als Blindelement, wobei die Schlitzauslässe oberhalb bedeckt werden durch eine Stahlplatte schwarz RAL 9005 lackiert (BOBSE), oder wobei die Luftleitlamellen ersätzt werden durch eine schwarze PVC Platte an der Innenseite.
• Abluft: ohne Luftleitlamellen
• Zuluft: mit verstellbaren Luftleitlamellen, Luftlenkung von horizontal bis vertikal.

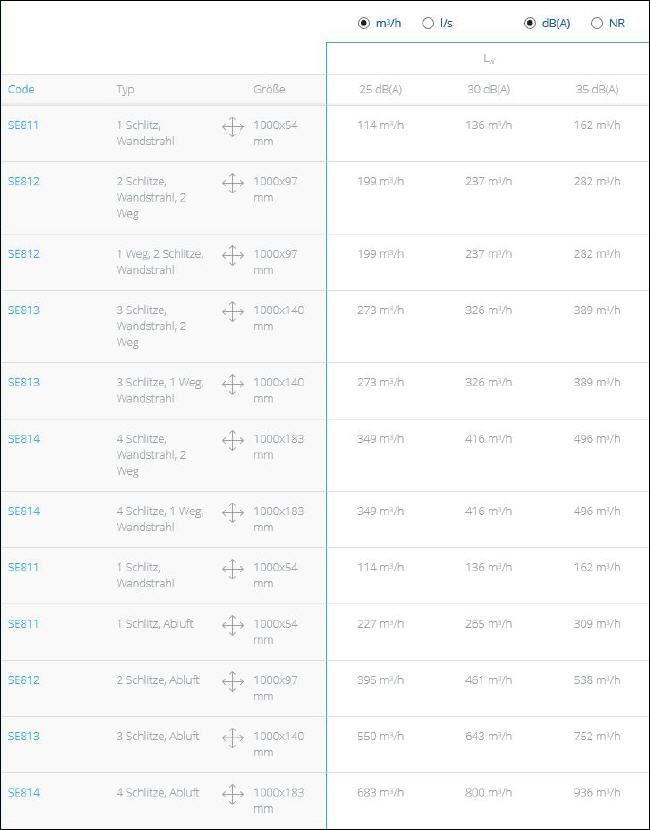

Auswahl Schlitzdurchlass nach Standardwerten




Bestimmung der Nenngrößen


Schlitzanzahl




Schnellauswahldiagramm




Einstellmöglichkeiten:


Eckstücke:
Für Schlitzauslässe der Typ S-800 und S-850 werden die Eckstücke einteilig gefertigt, Standardausführung 90° und Standardabmessung 600 x 600 mm.
Andere Masse auf Anfrage erhältlich. Die Eckstücken werden immer geliefert ohne Anschlusskasten. Siehe Beispiel für SE 600 x 600 – Aussenmaß 614 x 614 mm
Anschlusskasten
:
Mit oder ohne Mengenregulierung im Anschlussstutzen - für Abmessungen ≤ 1600 mm: 1 Anschlussstutzen rund für Abmessungen ≥ 1601 mm: 2 Anschlussstutzen rund.


Ausführungen:

• Profilschienen aus stranggepresstem Aluminium naturfarbig eloxiert; Luftlenklamellen aus Aluminium wahlweise schwarz (RAL 9005) oder weiss (RAL 9010) lackiert.
• Auf Anfrage sind die Schlitzauslässe erhältich in RAL nach Wahl.
• Anschlusskasten aus Stahlblech verzinkt, mit oder ohne Isolierung.


Montage

• Ausführung mit Montagebügel: Der Schlitzauslass ist immer abnehmbar, und kann auch nachträglich montiert werden am Kasten.
• Ausführung ohne Montagebügel:
Der Schlitzauslass wird auf Anfrage vormontiert, festgenietet am Kasten.
• Der Anschlusskasten ist ausgestattet mit Aufhängeösen (Laschen) (Löcher Ø 7 mm) an der Oberseite. Aufhängeösen sind auf Anfrage (Mehrpreis) erhältlich.

* Standardbreite Deckenplatte 300 mm und Umkantung 10 mm (4-seitig)
** Standardbreite Deckenplatte 300 mm, Umkantung 10 mm (längsseitig). Die Länge der Deckenplatte = Gesam-länge (Aussenmass) der Deckenplatte, incl. „fine-line“.

Bitte beachten:
Die Länge der Deckenplatte ≥ die Nenngrösse vom Schlitzdurchlass + 55 mm.


Zubehör SE800

BOBSE:
Schlitzauslass als Bindeelement, mit Aluminium Luftleitlamellen in weiß (RAL 9010) oder schwarz (RAL 9005), mit oberhalb des Auslasses eine schwarz lackierte (RAL 9005) Stahlplatte montiert damit keine Luft durchkommt.

SE-Bügel für Montage ohne Kasten, z.B. als Blindstück oder bei Drückdecken (seperat zu bestellen).

Insertpat:
Verbindungsprofil nötig wenn Kastenlänge ≠ Schlitzlänge (separat zu bestellen) (siehe Montage SP800)


Ausschreibungstext

Beispiel:
Schlitzdurchlass mit Anschlagprofil 25 mm, in 2-schlitziger Ausführung aus Aluminium , naturfarbig eloxiert, Luftlenklamellen aus Aluminium schwarz (RAL 9005) lackiert. Schlitzbreite 25 mm. Mit Anschlusskasten isoliert, mit Mengeneinstellung im seitlichem Anschlussstutzen.
Der Schlitzdurchlass wird festgenietet am Anschlusskasten, Befestigung ohne Montagebügel.
