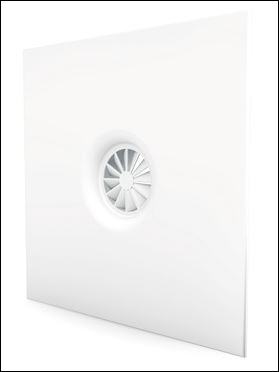

QUADRATISCHER DRALLDURCHLASS MIT FESTSTEHENDEN LAMELLEN

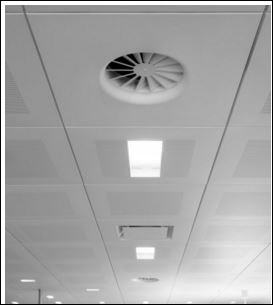

Der quadratischer Dralldurchlass Typ WS200, gefertigt aus Stahl, ist geeignet für die Zuluft von sowohl gekühlter als geheizter Luft in Büroräume, Sitzungssäle, Läden, Schulen, usw. Der Auslass mit feststehenden, radial angeordneten Luftlenklamellen erzeugt eine drallförmige horizontale Luftverteilung, kombiniert mit einer hohen Induktionswirkung; hieraus resultiert eine rasche Durchmischung der eingeblasenen Zuluft mit der vorhandenen Raumluft. Der Dralldurchlass ist konzipiert für Raumhöhen von 2,4 bis 4 m. Eine gleichmäßige Luftverteilung kann durch einen Anschlusskasten mit integrierter Gleichrichterperfoplatte gewährleistet werden.

Download technisches Blatt Dralldurchlass WS200





Technische Beschreibung


Eigenschaften:
• Lieferbar in Nenngrößen 100, 125, 160, 200, 250, 315, 400 und 500 mm
• Für Raumhöhen von 2,4 bis 4 m
• WS200 + WS220: Dralldurchlass festgenietet am Anschlusskasten oder Reduktion-Übergangsstück (Drallauslass nicht demontierbar)
• WS210 + WS230: Dralldurchlass montiert mit zentraler Schraube am Anschlusskasten oder Reduktionübergangsstück (Drallauslass demontierbar)
• Kasten Standard ausgestattet mit Gleichrichterperfoplatte

Ausführungen:
• Hergestellt aus Stahl, Standard weiß RAL 9010 lackiert
• Anschlusskasten aus Stahlblech verzinkt, mit oder ohne Isolierung
• Der Anschlusskasten ist ausgestattet mit Aufhängeaugen (Löcher Ø 7 mm) an der Oberseite. Aufhängeösen sind auf Anfrage (Mehrpreis) erhältlich
• Das Reduktionübergangsstück ist ausgestattet mit 3 Aufhängeösen

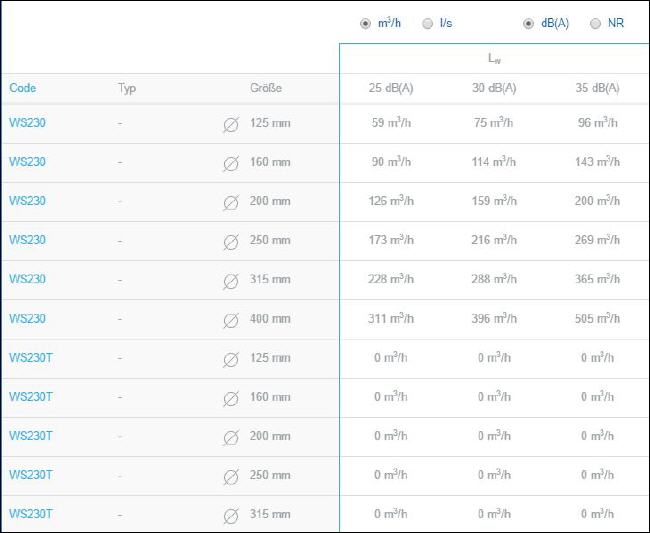

Bestimmung der Nenngrößen





Auswahl der Lüftungsgitters nach Standardwerten




Lieferbare Ausführungen

WS200: Drallauslass mit flachem Blendrahmen, keine zentrale Schraubbefestigung
WS200S: WS200 mit Anschlusskasten, mit seitlich angeordnetem Stutzen; WS200 wird festgenietet am Kasten
WS200T: WS200 mit Reduktionübergangsstück; WS200 wird festgenietet am Übergangsstück
WS210: Drallauslass mit flachem Blendrahmen, mit zentraler Schraubbefestigung
WS210S: WS210 mit Anschlusskasten, mit seitlich angeordnetem Stutzen; WS210 wird am Kasten befestigt mittels einer Zentralschraube
WS210T: WS210 mit Reduktionübergangsstück; WS210 wird befestigt am Übergangsstück mittels einer Zentralschraube
WS211S: WS210S mit Mengenregulierung im Stutzen
WS220: Drallauslass mit Diffusorring, keine zentrale Schraubbefestigung
WS220S: WS220 mit Anschlusskasten, mit seitlich angeordnetem Stutzen; WS220 wird festgenietet am Kasten
WS220T: WS220 mit Reduktionübergangsstück; WS220 wird festgenietet am Übergangsstück
WS230: Drallauslass Diffusorring, mit zentraler Schraubbefestigung
WS230S: WS230 mit Anschlusskasten, mit seitlich angeordnetem Stutzen; WS230 wird am Kasten befestigt mittels einer Zentralschraube
WS230T: WS230 mit ReduktionÜbergangsstück; WS230 wird befestigt am Übergangsstück mittels einer Zentral-schraube
WS231S: WS230S mit Mengenregulierung im Stutzen

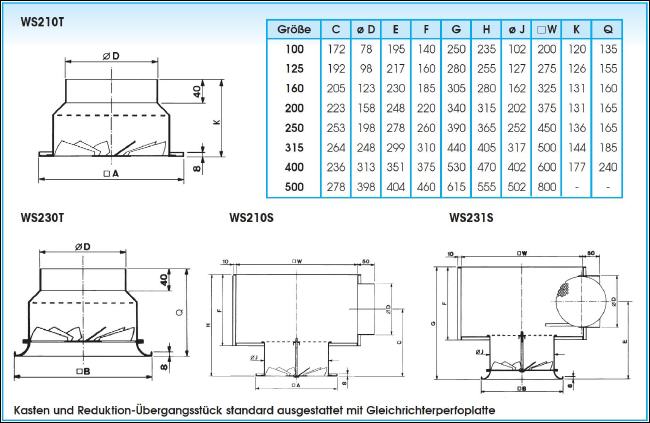

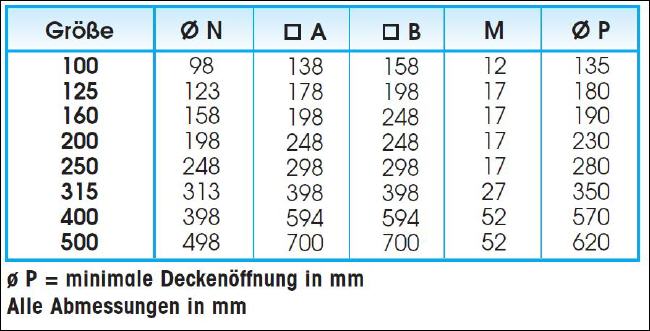

Abmessungen

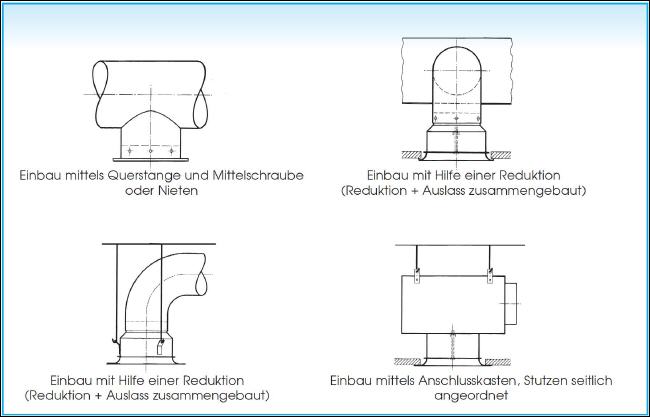

Einbaumöglichkeiten der Dralldurchlässe




Zubehör

GR003 für WS210 + WS230:
Einbautraverse für Montage mit Zentralschraube (nur für WS210 + WS230)


Ausschreibungstext


Beispiel:
Quadratischer Dralldurchlass mit Diffusorring aus Stahl gefertigt, mit feststehenden, radial angeordneten Luftlenklamellen, RAL 9010 weiß lackiert, mit nicht isoliertem Anschlusskasten mit seitlich angeordnetem Anschlussstutzen und mit Mengenregulierung im Stutzen

Typ: WS231S
Nenngröße (L x H) … x … mm
