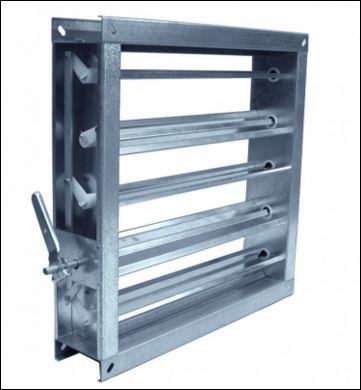

Jalousieklappe KF100
Die Jalousieklappe Typ KF100 wird aus verzinktem Stahlblech gefertigt und ist als Regel-, Drossel- oder Absperrklappe in lufttechnischen Anlagen einsetzbar. Die Betätigung kann entweder manuell oder mit Stellantrieb erfolgen, wobei je nach Einsatzzweck eine “auf/zu”-Funktion oder eine stufenlose Verstellung realisierbar ist.
Download technisches Blatt Jalousieklappe KF100
Technische Daten
Eigenschaften:
• Lagerbuchsen aus Polyamide (spezial-Kunststoff)
• Verbindungsgestängen Lamellen aus Stahl
• Einbautiefe 120 mm (KF100) oder 180 mm (KF150)
• Lamellen gegenläufig oder gleichläufig gekuppelt, Achsabstand 100 oder 150 mm.
• erhältlich in Abstufungen von 100 mm bzw. 150 mm für Klappen mit Achsabstand 100 mm bzw. 150 mm, 1-teilig wobei: min L = 210 mm, max L = 1210 mm, min H = 210 mm, max H = 1210 mm
• temperaturbeständig von -20°C bis +75°C
• alle Antriebe ausserhalb des Luftstroms
• Betätigung mit Handhebel mit feststellvorrichtung
• Betätigung mit Motor Typ Belimo:
- 24V oder 220 V
- Motortyp abhängig von der Grösse der Klappe
- mit oder ohne Federrücklauf
- auf/zu oder modulierend

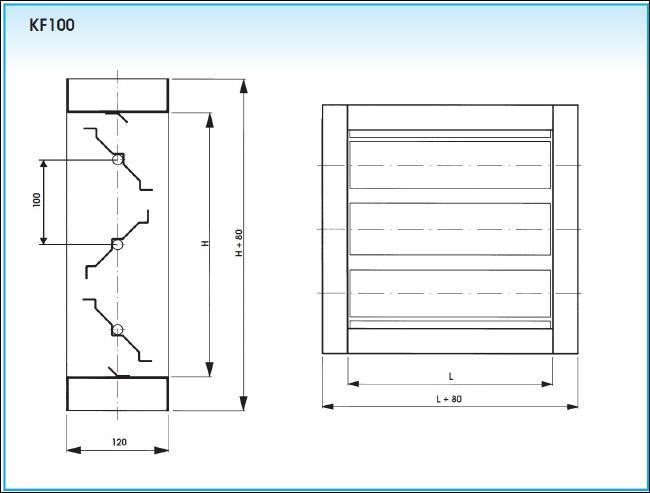

Bestimmung der Nenngrößen Jalousieklappe KF100
Ausführungen
• Lagerbuchsen aus Polyamide (spezial Kunststoff)
• Rahmen und Lamellen aus verzinktem Stahlblech
Montage
• Schraublöcher vorgebohrt im Rahmen
• Kombination Jalousieklappe + Wetterschutzgitter (mit/ohne Filter ausgestattet) ist möglich; nominale Nenngrösse Wetterschutzgitter = nominale Abmessung Jalousieklappe + 90 mm
Ausschreibungtext
Beispiel:
Jalousieklappe aus verzinktem Stahlblech, mit gegenläufig verstellbaren Lamellen, Achsabstand 100 mm, Betätigung mit Handhebel.
Typ: KF100H
Nenngrösse (L x H) … x … mm
