Runder Deckenluftdurchlass CC600
Runder Deckenluftdurchlass CC600
Der runder Deckenluftdurchlass TypCC600 ist geeignet für sowohl Zuluft als auch 0Abluft in Büros, Geschäftshäusern, usw. Der Durchlass kann direkt an die Decke montiert werden. Mittels eine verstellbare Prallplatte wird einen horizontalen oder vertikalen Luftaustritt ermöglicht. Der Durchlass ist auch mit Mengeneinstellung erhältlich.
Download technisches Blatt Deckenlufdurchlass CC600

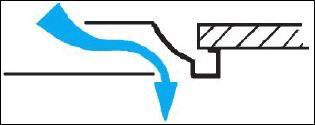

Einstellmöglichkeiten Deckenluftdurchlass CC600
 |
 |
| vertikaler Luftaustritt | horizontaler Luftaustrit |
Technische Daten
Eigenschaften:
• Prallplatte 5-stufig verstellbar, für horizontale bis vertikale Strahllenkung
• Strahllenkungsteil (Prallplatte) herausnehmbar
• erhältlich in Nenngrössen 100, 125, 160, 200, 250, 315 mm
Ausführungen:
aus Stahl verzinkt, RAL 9010 weiß lackiert

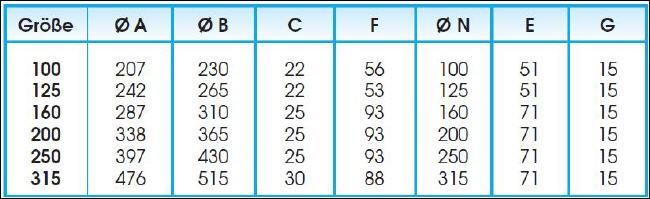

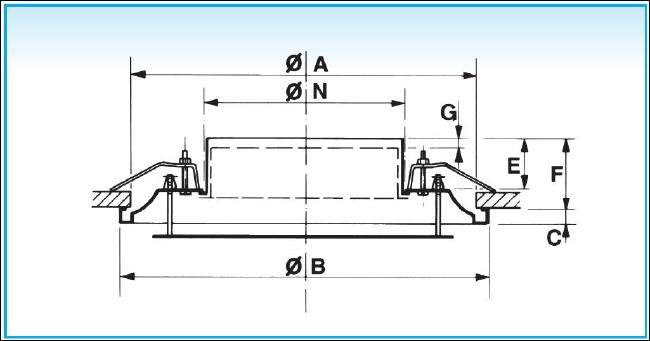

Bestimmung der Nenngrößen
Lieferbare Ausführungen
• CC600: Aufbau, Frontrahmen überstehend
• CC601: CC600, mit teleskopartiger Mengenregulierung im Stutzen

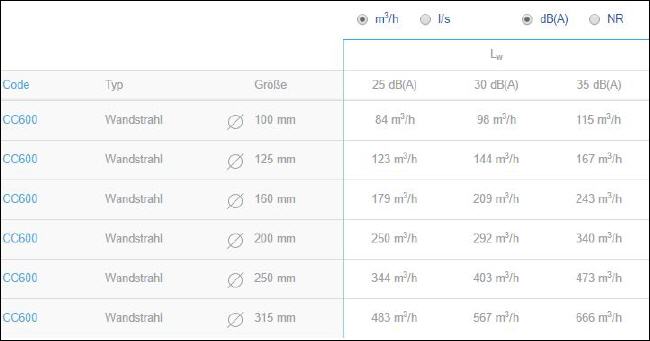

Auswahl Deckenluftdurchlass nach Standardwerten
Montage
CS600: Frontrahmen überstehend, Befestigung mittels 3 Bügel oder Schrauben am Stutzen.
Ausschreibungstext
Beispiel:
Runder Deckenluftdurchlass, aus Stahl gefertigt, RAL 9010 weiss lackiert, mit verstellbarer Prallplatte um einen horizontalen bis vertikalen Luftaustritt zu bekommen, für deckenbündigen Einbau, mit im runden Anschlussstutzen eine teleskopartige Mengeneinstellung eingebaut.
Typ: CC601
Nenngröße (L x H) … x … mm
