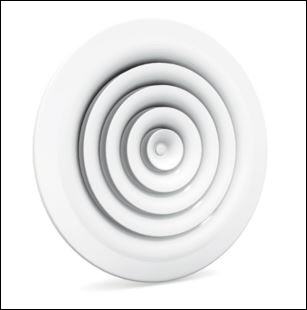

Runder Deckendurchlass mit Strahllenlenkung DR160

Runder Deckendurchlass mit Strahllenlenkung DR160

Der runder Deckenluftauslass Typ DR160/DR170 ist geeignet für die Zuluft von sowohl gekühlte als geheizte Luft in Büroräume, Sitzungssäle, Läden, usw. Der Durchlass kann direkt in die Decke (Deckenbündig) beziehungsweise an den Luftkanal oder Anschlusskasten montiert werden. Die feststehende Strahllenkung garantiert einen stabilen horizontalen Luftaustritt. Der Durchlass ist auch mit Mengeneinstellung erhältlich.

Download Runder Deckenluftdurchlass mit feststehender Strahlenlenkung DR160



Technische Daten DR160 - DR170

Eigenschaften:
• Luftaustritt horizontal, Lamellenringen nicht verstellbar
• lieferbar mit Anschlusskasten mit seitlich angeordnetem Anschlussstutzen, mit oder ohne Mengeneinstellung
• lieferbar in 4 Nenngrössen: 160, 200, 250 und 315 mm

Ausführungen:
• aus Stahl, RAL 9010 weiss lackiert
• Anschlusskasten aus verzinktem Stahlblech, mit oder ohne Isolierung

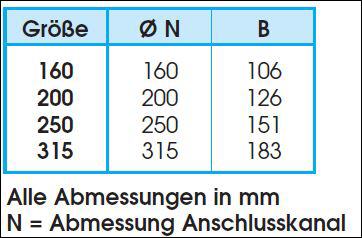

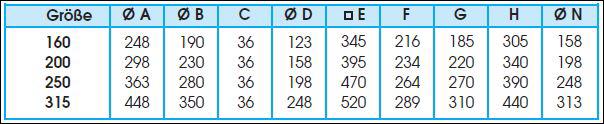

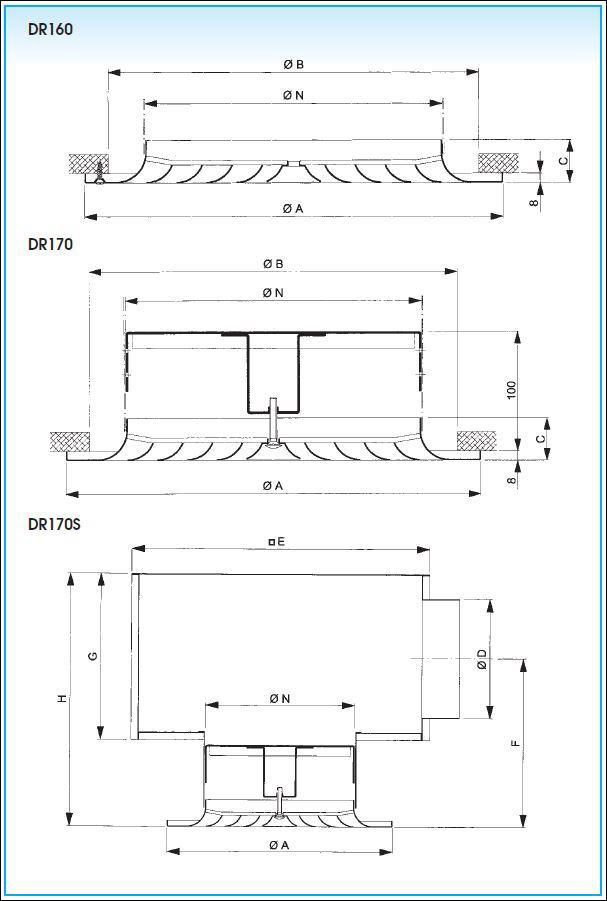

Bestimmung der Nenngrößen







Auswahl Deckenluftdurchlass nach Standardwerten




Lieferbare Ausführungen

• CE100: aus Aluminium, RAL 9010 weiß lackiert
• DE100: aus Stahl, RAL 9010 weiß lackiert
• DE120: aus verzinktem Stahl, RAL 9010 weiss lackiert
• CE100P: sowie CE100, in einer Platte mit Größe 594 x 594 mm (RAL 9010)
• DE100P: sowie DE100, in einer Platte mit Größe 594 x 594 mm (RAL 9010)
• DE120P: sowie DE120, in einer Platte mit Größe 594 x 594 mm (RAL 9010)
• Für Ausführung in einer Platte sind andere Abmessungen z.B. 619 x 619 mm möglich


Zubehör

• GR003 für DR170:
Einbautraverse für Montage mit Zentralschraube. Nur für DR170.

• DT012 für DR160:
V-förmige Mengenregulierung, aus verzinktem Stahlblech gefertigt, schwarz (RAL 9005) lackiert, frontseitig einstellbar. Der DT012 wird von außen durch den Deckenluftdurchlass betätigt und eingestellt. Nur für DR160.





Montage

• DR160:
wird befestigt mittels 3 Schrauben im Außenflansch

• DR170:
wird befestigt mit Zentralschraube (mitgeliefert) und Einbautraverse GR003


Ausschreibungstext

Runder Deckenluftdurchlass, aus Stahl gefertigt, RAL 9010 weiß lackiert, für deckenbündigen Einbau, bestehend aus konzentrisch angeordneten runden Einlassringen in flacher Ebene, Montage mittels zentraler Schraubbefestigung und Einbautraverse Typ GR003.

Typ: DR170 + GR003
Nenngröße (L x H) … x … mm
