Quadratischer Deckenluftdurchlass DC560S

Der quadratischer Deckenluftdurchlass Typ DC560T ist geeignet für die Zuluft von gekühlter und geheizter Luft in Komforträumen und besonders in Räume, wo eine hohe Induktion gefordert wird. Durch die pulsierende Strahlführung wird die Geschwindigkeit und die Temperaturdifferenz im Luftstrahl sehr gut abgebaut. Der Luftauslass ist mit 1, 2, 3 oder 4-seitiger Ausblasrichtung lieferbar. Eine gleichmäßige Luftverteilung wird durch das im Frontteil integriertem Luftverteilelement gewährleistet. Mittels 4 separate einzustellenden Luftlenkbleche, im Frontteil integriert, kann man den Luftaustritt wahlweise 1, 2, 3 oder 4-seitig im Raum umlenken.

Download technisches Blatt DC560S Deckenluftdurchlass mit seitlichem Anschlusstutzen

Technische Daten DC560S

Eigenschaften:
• hohe Induktion
• flache, stabile und gleichmäßige Luftverteiling
• Luftaustritt einstellbar, in 1 bis 4 Richtungen
• standardmäßig werden die Luftlenkbleche eingestellt für Luftaustritt in 4 Richtungen
• die Luftlenkbleche, integriert im Frontteil, sind von Hand (nachträglich) verstellbar damit die gewünschte Luftausblasrichtung erreicht wird
• lieferbar in isolierter oder nicht isolierter Ausführung, Anschlussstutzen seitlich angeordnet
• ohne Mengenregulierung im Anschlussstutzen

Ausführungen:
• Frontplatte: Stahl verzinkt, RAL 9010 weiß lackiert
• Luftlenkbleche integriert im Frontteil: Stahlblech, RAL 9005 schwarz lackiert
• Anschlusskasten aus verzinktem Stahlblech, mit oder ohne Isolierung

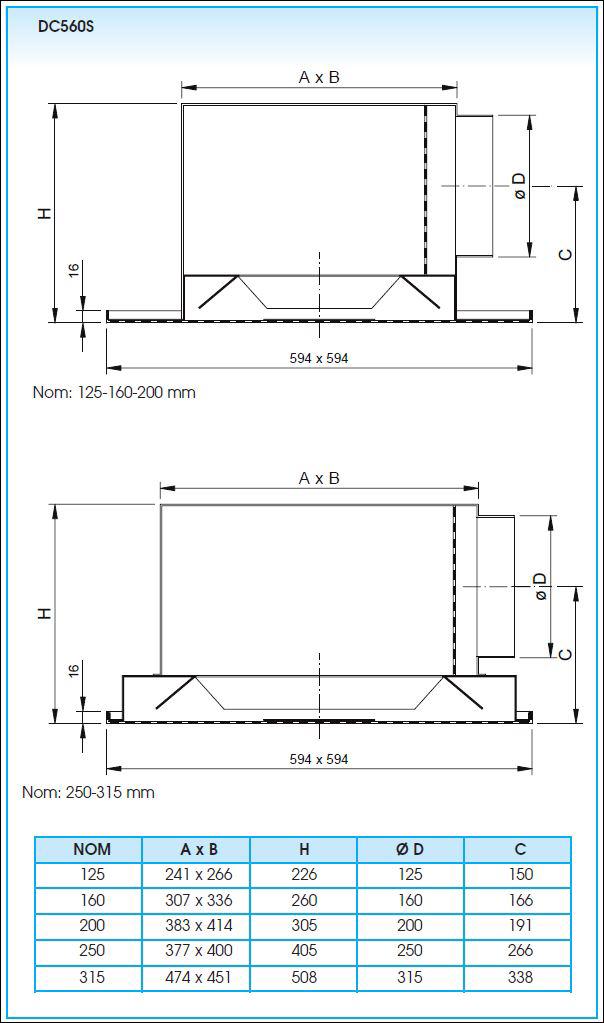

Bestimmung der Nenngrößen DC560S

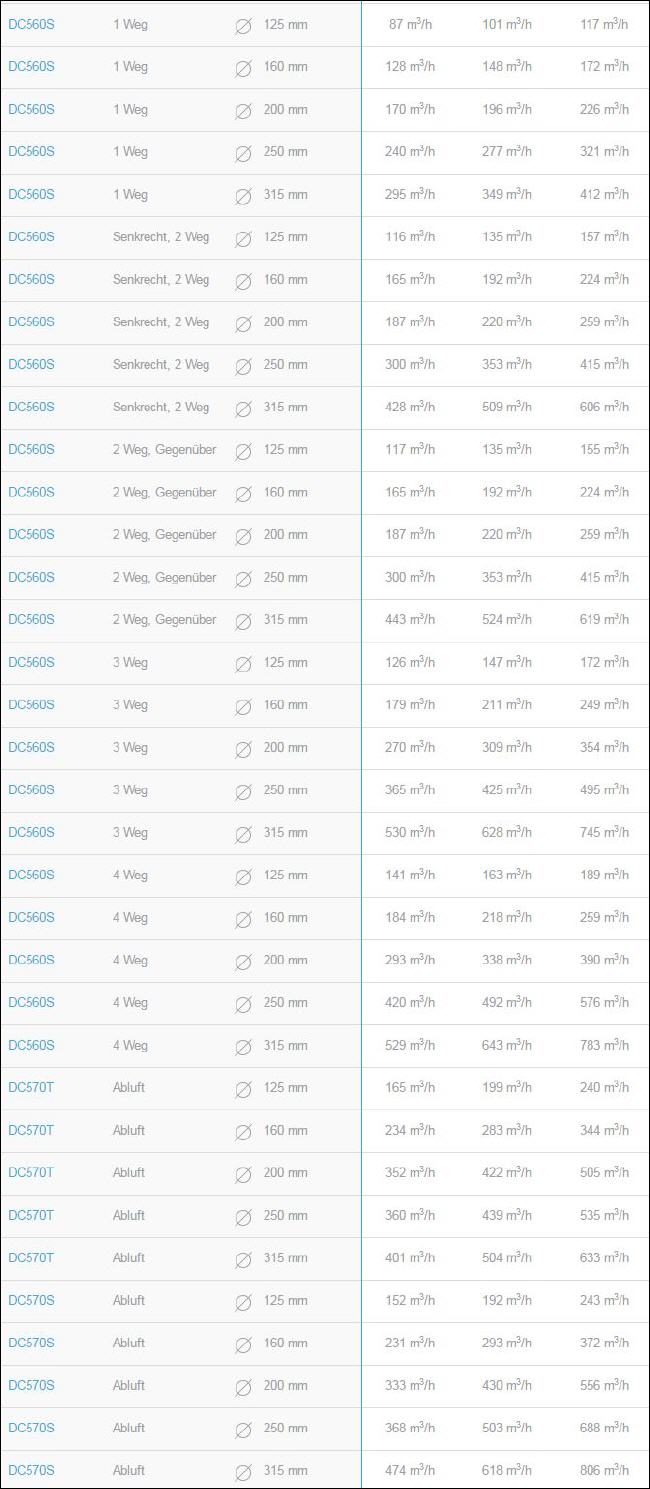

Auswahl Deckenluftdurchlass nach Standardwerten

Einstellmöglichkeiten


4-seitig ausblasend	3-seitig ausblasend	2-seitig ausblasend (gegenüberliegend)	2-seitig ausblasend (Ecke)

Lieferbare Ausführungen

• DC560SG: Deckenluftauslss mit isoliertem Anschlusskasten, mit Anschlussstutzen seitlich angeordnet
• DC560S: Deckenluftauslass mit Anschlusskasten, mit Anschlussstutzen seitlich angeordnet

Montage

DC560S: Einbau in abgehängte Deckensysteme, zB. mit einem Rastermass von 600 x 600 oder 625 x 625 mm

Ausschreibungstext

Quadratischer Deckenluftdurchlass aus Stahl mit einer perforierten Frontplatte für Zuluft geeignet, lackiert in RAL 9010 weiß. Der Luftaustritt (1, 2, 3 oder 4-seitig) ist einstellbar mittels 4 Umlenkbleche integriert im Kasten, die schwarz, RAL 9005, lackiert sind.
Der Auslass ist ausgestattet mit einem Anschlusskasten aus verzinktem Stahlblech mit seitlichem Anschlussstutzen.

Typ: DC560SG

Nenngröße (L x H) … x … mm
