Deckenplatten für Deckenluftauslässe

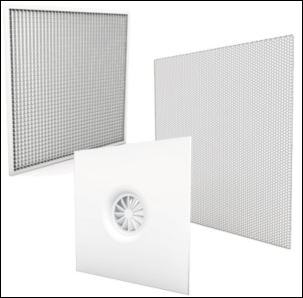

rotec Klimatechnik Berlin - Auswahl an hochwertigen Deckenplatten für den Deckenluftauslass im Klimabau und Lüftungsbau. Deckenplatten von rotec beinhalten gute Eigenschaften: niedriger Schall-Leistungspegel, hohe thermische Behaglichkeit im Aufenthaltsbereich, geringe Deckenverschmutzung, integrieren sich unauffällig in die Deckenkonstruktionen.

Download technische Beschreibung Deckenplatten für den Deckenluftauslass





Deckenplatte für Deckenluftauslass AU770 • AU780

• Auslass meistens eingesetzt für Abluft
• Gittereinsatz und U-Rahmenprofil aus Aluminium, RAL 9010 weiß lackiert
• Größe 594 x 594 mm
• AU770: Raster unter 45° geneigt, Rasteröffnung 12,5 x 12,5 mm
• AU780: Raster gerade, Rasteröffnung 12,5 x 12,5 mm


Deckenplatte für Deckenluftauslass AU770 • AU780

Deckenplatte für Deckenluftauslass CE100P • DE100P

• runder Deckenluftauslass CE100/DE100 integriert in eine quadratische Deckenplatte
• Strahllenkungsteil mit 2 Einlassringen, herausnehmbar und 5-stufig verstellbar
• erhältlich mit Mengenregulierung
• Nenngrößen und Auswahldiagramm
• CE100P: Aluminium / DE100P: Stahl
• Nenngrößen CE100/DE100 bis 315 mm integrierbar in Deckenplatte 594 x 594 mm (für Rasterdecke 600 x 600 mm) und 619 x 619 mm (für Rasterdecke 625 x 625 mm)
• Standard RAL 9010 weiß lackiert


Deckenplatte CE100P • DE100P

Deckenplatte für Deckenluftauslass DS170P

•runder Deckenluftauslass DR170 integriert in eine quadratische Deckenplatte
•aus Stahl, Standard RAL 9010 weiß lackiert
•erhältlich mit Mengenregulierung
•Anschlusskasten separat zu bestellen
•Nenngrößen und Auswahldiagramm: siehe Seite 2 030
•DS170P: Nenngrößen bis 315 mm integrierbar in Deckenplatte 594 x 594 mm (für Rasterdecke 600 x 600 mm) und 619 x 619 mm (für Rasterdecke 625 x 625 mm)


Deckenplatte für Deckenluftauslass DS170P

Deckenplatte für Deckenluftauslass EG400P

• quadratischer Deckenluftauslass EG400 mit 4-seitigem feststehendem Luftaustritt in eine quadratische Deckenplatte integriert
• EG400 aus Aluminium, Deckenplatte aus Stahl, alles Standard RAL 9010 weiß lackiert
• erhältlich mit Mengenregulierung und Anschlusskasten
• Nenngrößen und Auswahldiagramm:
• EG400P: Nenngrößen bis 450mm integrierbar in Deckenplatte 594 x 594 mm (für Rasterdecke 600 x 600 mm) und 619 x 619 mm (für Rasterdecke 625 x 625 mm)


Deckenplatte für Deckenluftauslass EG400P

Deckenplatte für Deckenluftauslass EE400P • ED400P

• quadratischer Deckenluftauslass EE400/ED400 mit 4-seitigem feststehendem Luftaustritt in eine quadratische Deckenplatte integriert
• EE400/ED400 aus Aluminium, Deckenplatte aus Stahl, alles Standard RAL 9010 weiß lackiert
• Innenteil herausnehmbar
• erhältlich mit Mengenregulierung, Gleichrichter und Anschlusskasten
• Nenngrößen und Auswahldiagramm: siehe Seite 2 130
• EE400P/ED400P: Nenngrößen bis 450 integrierbar in Deckenplatte 594 x 594 mm (für Rasterdecke 600 x 600 mm) und 619 x 619 mm (für Rasterdecke 625 x 625 mm)


Deckenplatte für Deckenluftauslass EE400P • ED400P

Deckenplatte DA340P • DA350P • DA360P • DA370P

• quadratischer Deckenluftdurchlass Typ DA340/360 für Zuluft mit verstellbaren Luftlenkblechen damit einem 1, 2, 3 oder 4-seitigem Luftaustritt bekommen wird, integriert in eine quadratische Deckenplatte
• Ausführung mit perforiertem Lochblech, Standard RAL 9010 weiß lackiert
• auch erhältlich als Abluftgitter (Typ DA350P/370P)
• erhältlich mit Mengenregulierung
• Nenngrößen und Auswahldiagrammen:
• DA360P: nur Deckenplatte mit Grösse 594 x 594 mm (für Rasterdecke 600 x 600 mm) und 619 x 619mm (für Rasterdecke 625 x 625 mm); DA360 separat zu bestellen
• Kasten separat zu bestellen


Deckenplatte DA340P • DA350P • DA360P • DA370P

Deckenplatte für Deckenluftauslass DC340 • DC360

• aus Stahl, Standard lackiert in RAL 9010 weiss
• DC340: Deckenplatte, freier Querschnitt 40 %, mit Aufkantung nicht perforiert, Abmessung 594 x 594 mm oder 619 x 619 mm
• DC360: Deckenplatte, freier Querschnitt 51 %, mit Aufkantung, Abmessung 594 x 594 mm oder 619 x 619 mm


Deckenplatte für Deckenluftauslass DC340 • DC360

Deckenplatte für Deckenluftauslass CS500P

• Auslass CS500 mit Prallplatte 5-stufig verstellbar, für horizontale bis vertikale Strahllenkung integriert in eine quadratische Deckenplatte
• aus Stahl, Standard lackiert in RAL 9010 weiß
• erhältlich mit Mengenregulierung
• Nenngrößen und Auswahldiagramm:
• CS500P: nur Deckenplatte mit Grösse 594 x 594 mm (für Rasterdecke 600 x 600 mm) und 619 x 619 mm (für Rasterdecke 625 x 625 mm); CS500 separat zu bestellen
• CS500 mit Nenngröße 100, 125 und 160 mm integrierbar in Deckenplatte 594 x 594 mm (für Rasterdecke 600 x 600 mm) oder 619 x 619 mm (für Rasterdecke 625 x 625 mm)


Deckenplatte für Deckenluftauslass CS500P

Deckenplatte für Deckenluftauslass WT100P

• Drallauslass WT100 für Zuluft mit verstellbaren Luftleitelementen aus Kunststoff 1 oder 2-reihig angeordnet integriert in eine quadratische Deckenplatte
• Deckenplatte (WA100P) für Abluft ohne Luftleitelementen
• erhältlich mit Anschlusskasten, Stutzen oben oder seitlich angeordnet
• aus Stahl, Standard RAL 9010 weiß lackiert
• Nenngrößen und Auswahldiagramm:
• WT100P/WA100P: WA100/WT100 mit Nenngrösse 125 und 200 integrierbar in Deckenplatte 594 x 594 mm (für Rasterdecke 600 x 600 mm) und 619 x 619 mm (für Rasterdecke 625 x 625 mm)
• Kasten bestellbar


Deckenplatte für Deckenluftauslass WT100P

Deckenplatte für Deckenluftauslass WS200P • WS220P

• runder Deckenluftauslass WS200/WS220 mit feststehenden Lamellen integriert in eine quadratische Deckenplatte
• aus Stahl, Standard RAL 9010 weiß lackiert
• Nenngrössen und Auswahldiagramm:
• WS200P/WS220P: WS200/WS220 bis Nenngröße 315 integrierbar in Deckenplatte 594 x 594 mm (für Rasterdecke 600 x 600 mm) und 619 x 619mm (für Rasterdecke 625 x 625 mm)
• Kasten separat bestellbar


Deckenplatte für Deckenluftauslass WS200P • WS220P

Deckenplatte für Deckenluftauslass WS400P

• quadratischer Drallauslass WS400 mit feststehenden Lamellen integriert in einer quadratische Deckenplatte
• aus Stahl, Standard RAL 9010 weiß lackiert
• Nenngrössen und Auswahldiagramm:
• erhältlich mit Mengenregulierung
• WS400P: WS400 mit Nenngrösse 125 mm und 200 mm integrierbar in Deckenplatte 594 x 594 mm (für Rasterdecke 600 x 600 mm) und 619 x 619 mm (für Rasterdecke 625 x 625 mm)
• Kasten separat bestellbar
