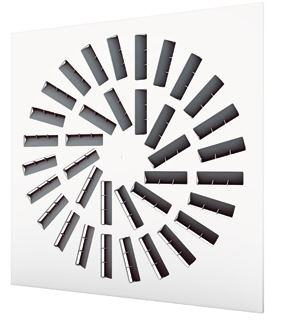

Quadratischer Dralldurchlass WT100

QUADRATISCHER DRALLDURCHLASS MIT EINSTELLBARER LUFTFÜHRUNG

Der quadratischer Dralldurchlass Typ WT100, gefertigt aus Stahl, ist geeignet für die Zuluft von sowohl gekühlter als beheizter Luft in Büroräumen, Sitzungssälen, Läden, Industrie usw. Der Durchlass kann problemlos in ein abgehängtes Deckenraster eingebaut werden. Die Luftlenklamellen sind sowohl in schwarzem als auch in weiβem Farbton lieferbar. Der Dralldurchlass ist konzipiert für Raumhöhen von 2,5 m bis 4 m. Er wird mit einem Mittenloch für Mittenbefestigung nebst Schraube und Kunststoff-Abdeckkappe geliefert.

Download technisches Blatt Dralldurchlass WT100 [1.245 KB]


Quadratischer Deckenauslass, gefertigt aus Stahl, geeignet für variable Zuluftvolumenströme.
Das Lüftungsgitter ist mit verstellbaren Luftlenklamellen ausgestattet.
Durch den ausgezeichneten Dralleffekt wird eine hohe Induktion geschaffen.

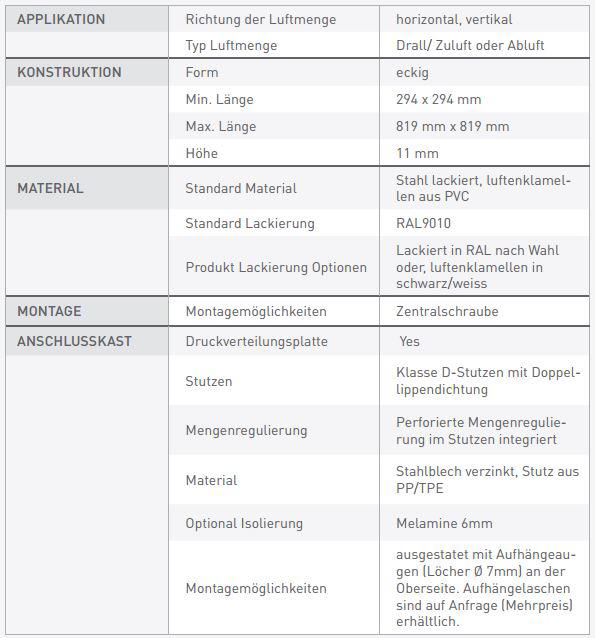

Technische Daten Dralldurchlass WT100

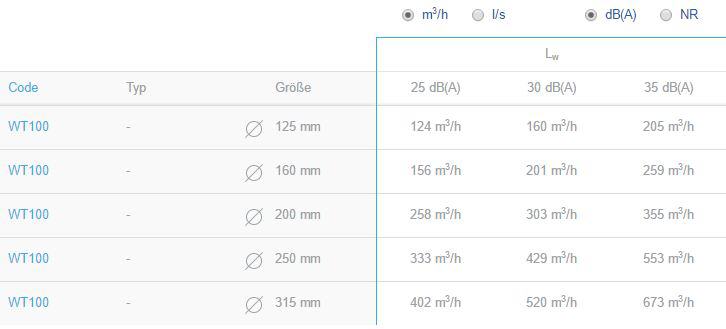

Auswahl der Dralldurchlässe nach Standardwerten

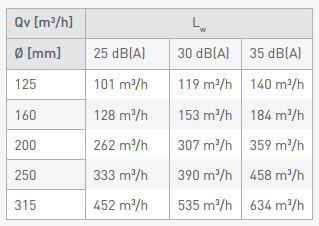

Schnellauswahltabelle

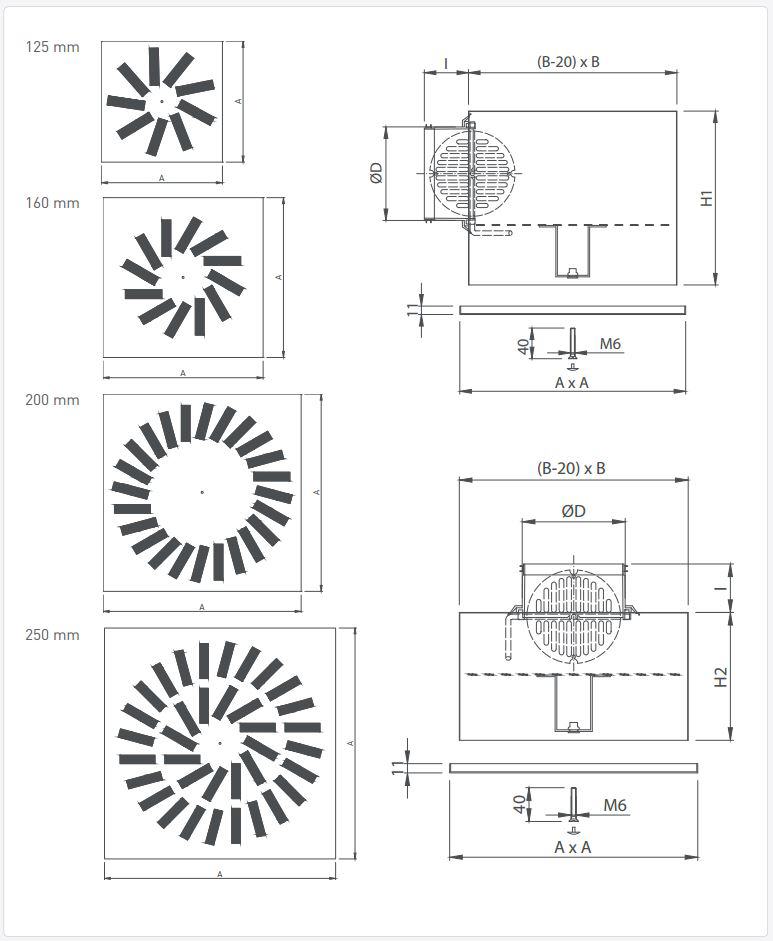

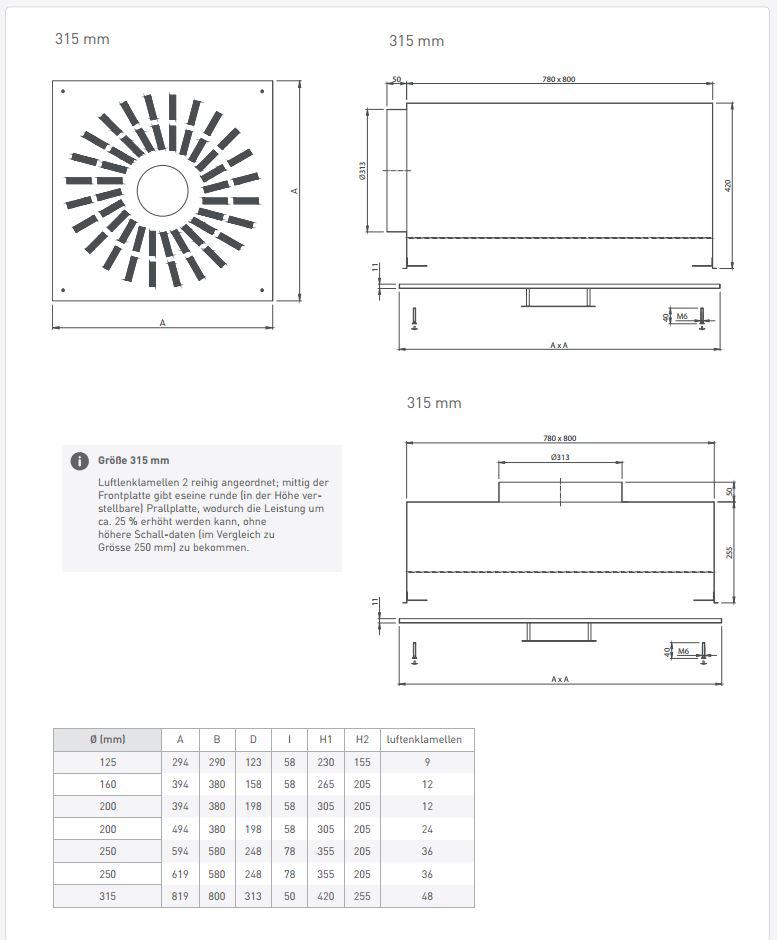

Masszeichnung und Montage Drallauslass WT100



Zubehör optional

Anschlusskasten für Lüftung WP100P

Anschlusskasten WP100P

Anschlusskasten in Pyramidenform für Deckenluftauslass WT100 und MSS

Der Anschlusskasten in Pyramidenform hat einen seitlichen Anschluss und ist aus Stahlblech gefertigt. Der Anschlusskasten kann für feste Montage sowie Montage mit zentraler Schraube verwendet werden und kann mit einer perforierten Platte und Mengeneinstellung ausgestattet werden. Wird verwendet von Deckenluftauslässer Typ WT100 und MSS . Die einzigartige Form sorgt für einen ökonomischen Transport.

Download technisches Blatt für Anschlusskasten WP100P [1.890 KB]

Anschlusskasten für Lüftung WP100

Anschlusskasten WP100

Anschlusskasten für rechteckige und quadratische Auslässe

Anschlusskästen der Type WP100S/WP100T, gefertigt aus verzinktem Stahlblech, sind geeignet für die Aufnahme von quadratischen und rechteckigen Deckenluftdurchlässen und Wandgittern. Die Montage erfolgt entweder direkt am Gehäuse oder über eine Zentralschraube mit Traverse. Zwecks gleichmäßiger Luftverteilung wird der Anschlusskasten mit einer Gleichrichterperfoplatte versehen. Der Anschlussstutzen, Standard gefertigt aus schwarzem Kunststoff, kann seitlich (WP100S) oder oben (WP100T) angeordnet werden. Der Anschlussstutzen kann ausgestattet werden mit einer perforierten Mengenregulierung (Drosselklappe, verstellbar). Der Anschlusskasten kann komplett oder teilweise mit einer abriebfesten Isolierung ausgestattet werden.
