Dralldurchlass WR250 mit feststehenden Lamellen

RUNDER DRALLDURCHLASS MIT FESTSTEHENDEN LAMELLEN MIT ÜBERGANGSSTÜCK

Der runde Dralldurchlass Typ WR250, gefertigt aus Stahl, ist geeignet für die Zuluft von sowohl gekühlte als geheizte Luft in Büroräume, Sitzungssäle, Läden, Schulen, usw. Der Auslass mit feststehenden, radial angeordneten Luftlenklamellen erzeugt eine drallförmige horizontale Luftverteilung. Der Dralldurchlass mit kleiner Außenabmessung (ø A) wird problemlos befestigt mittels 2 oder 3 Klipsfeder, und ist perfekt geeignet für den Einbau in Lamellendecken oder Deckenplatten mit einer Stärke zwischen 1,5 und 20 mm.

Download technisches Blatt Dralldurchlass WR250 [356 KB]

Dralldurchlass WR250

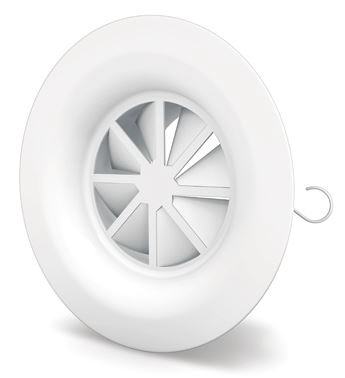

Runder Dralldurchlass WR250 mit feststehenden Lamellen mit Übergangsstück

Technische Daten

Eigenschaften:

• lieferbar in Nenngrößen 63, 80, 100 und 125 mm (Größen 160 und 200 mm auf Anfrage)
• Befestigung mittels 2 oder 3 Klipsfeder

Ausführungen:
• hergestellt aus Stahl, Standard weiß RAL 9010 lackiert

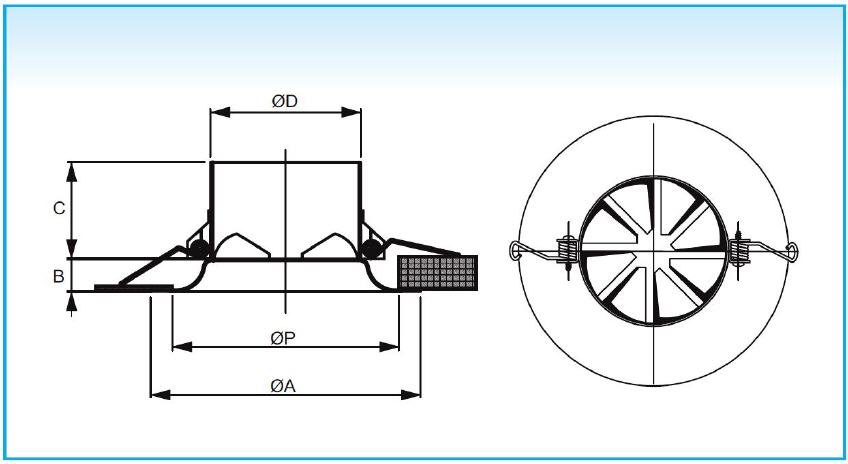

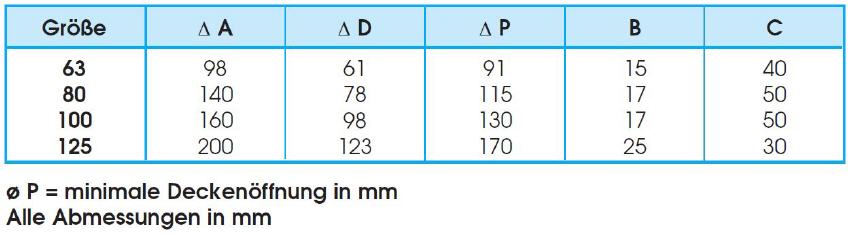

Bestimmung der Nenngrößen

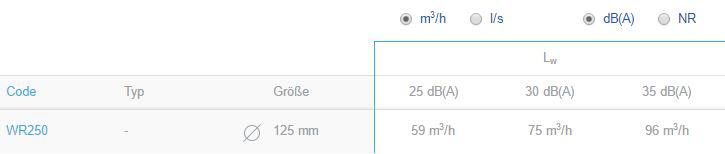

Auswahl Dralldurchlass nach Standardwerten

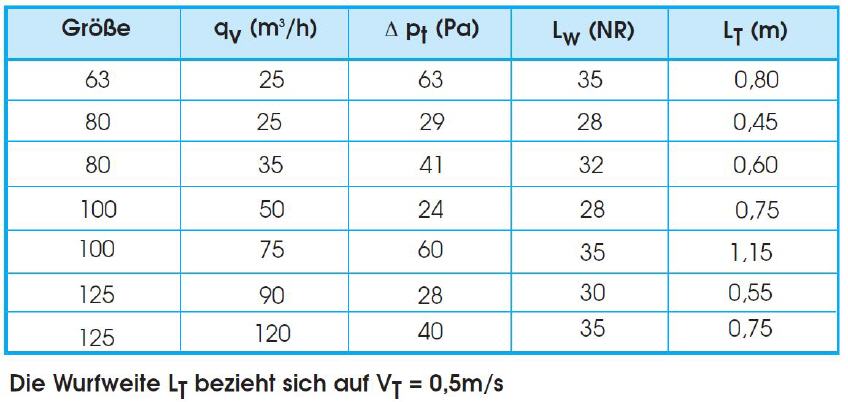

Auswahltabelle - Zuluft


Lieferbare Ausführungen

WR250: Drallauslass mit Diffusorring, Befestigung mittels Klipsfeder

Montage Dralldurchlass Wr250

• Für den Einbau in Lamellendecken oder Deckenplatten mit einer Stärke von 1,5 bis 20 mm.
• Befestigung mittels Klipsfeder: - für Nenngrößen 63, 80, 100 und 125 mm: 2 Klipsfeder - für Nenngrößen 160

Ausschreibungtext

Runder Dralldurchlass mit Diffusorring aus Stahl gefertigt, mit feststehenden, radial angeordneten Luftlenklamellen, RAL 9010 weiß lackiert, geeignet für eine horizontale drallförmige Luftverteilung, Befestigung mittels Klipsfeder.

Typ: WR250
Nenngröße (L x H) … x … mm
