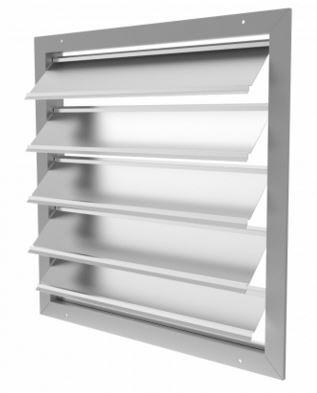

Unterdruckklappen und Überdruckklappen aus Alu
Überdruckklappen (V-) und Unterdruckklappen (U-) werden in lüftungstechnischen Anlagen, wo das Eindringen oder Rückströmen von unkontrollierter Luft zu verhindern gilt, montiert. Die Lamellen öffnen sich in Durchlassrichtung individuell, so dass der Luftstrom ohne nennenswerten Widerstand passieren kann.
Download Katalog Überdruck- und Unterdruckplatten [550 KB]
Technische Daten
Eigenschaften:
• alle Klappen öffnen individuell
• Lamellenaufnahme aus Kunststoff
• Lamellen rückseitig ausgestattet mit einer Anschlagdichtung (Schaumstoff)
• Lamellenabstand max. 70 mm
• mit Anschlagwinkel, wobei das durchdrehen der Lamellen nicht möglich ist
• Lamellenauskragung wenn die Klappe geöffnet ist = 70 mm
• erhältlich in Abstufungen von 25 mm sowohl in der Länge als in der Höhe: min L = 200 mm, max L = 1800 mm min H = 200 mm, max H = 1800 mm
• nominale Nenngrösse ≤ 625 mm: ohne Verbindungsprofil
• nominale Nenngrösse ≥ 625 mm und ≤ 1225 mm: 1 Verbindungsprofil
• nominale Nenngrösse ≥ 1250 mm und ≤ 1800 mm: 2 Verbindungsprofile
Ausführungen:
• NF750/VF750: Aussenrahmen Lförmig aus Aluminium-Strangpressprofilen, naturfarbig eloxiert; Lamellen aus Aluminiumblech
• NU750/VU750: Aussenrahmen Uförmig aus Stahlblech verzinkt; Lamellen aus Aluminiumblech

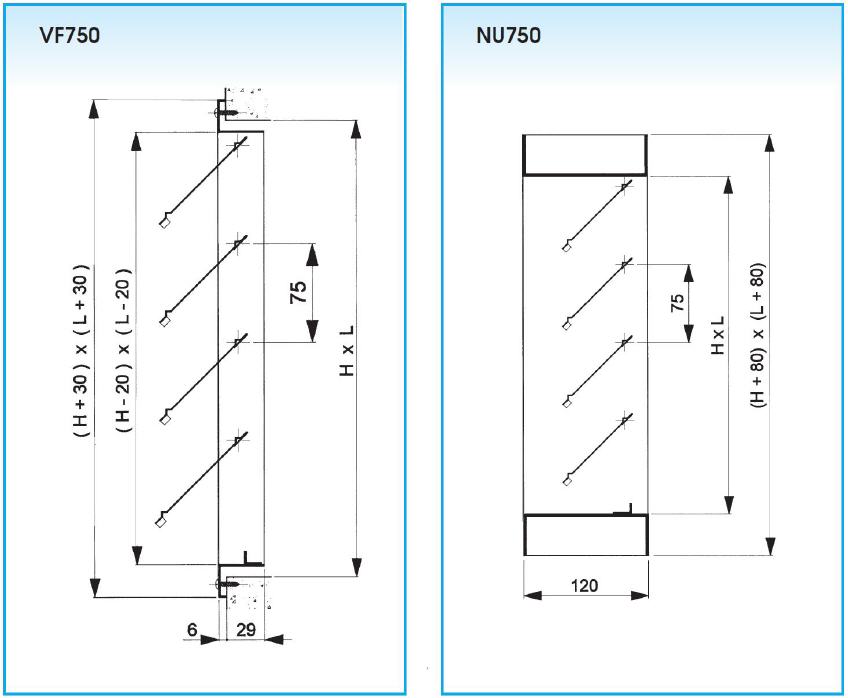

Bestimmung der Nenngrößen

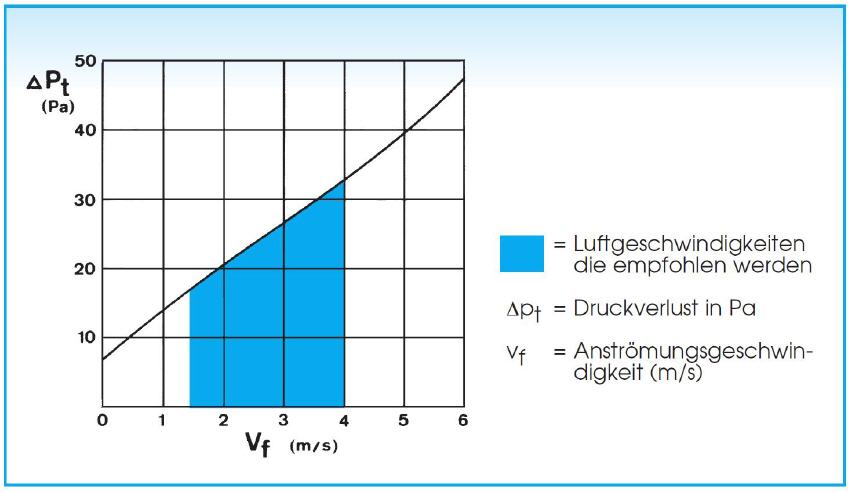

Druckverlust
Lieferbare Ausführungen
• NF750:
- Wandeinbau, für Unterdruck - Schraublöcher im L-förmigen Aussenrahmen vorgebohrt
• VF750:
- Wandeinbau, für Überdruck, Schraublöcher im L-förmigen Aussenrahmen vorgebohrt
• NU750:
- Unterdruckklappe im U-förmigen Aussenrahmen eingebaut
- für Montage zwischen Kanalbauteilen oder Montage auf Wetterschutzgitter
- ohne Schraublöcher im Aussenrahmen
• VU750:
- Überdruckklappe im U-förmigen Aussenrahmen eingebaut
- für Montage zwischen Kanalbauteilen oder Montage auf Wetterschutzgitter
- ohne Schraublöcher im Aussenrahmen
Ausschreibungtext
Überdruckklappe zum Einbau in Ansaug- oder Abluftöffnungen von lüftungstechnischen Anlagen, für Wandeinbau geeignet, hergestellt aus Aluminium Strangpressprofilen, standard naturfarbig eloxiert, mit selbsttätig öffnenden bei Inbetribbnahme und schliessenden Lamellen bei Stillstand der Anlage, die rückseitig ausgestattet sind mit einer Anschlagdichtung aus Schaumstoff.
Der L-förmigen Aussen-rahmen ist ausgestattet mit einem Anschlagwinkel damit die Lamellen beim öffnen nicht durchdrehen können.
Typ: VF750
Nenngrösse (L x H) … x… mm
rotec Lüftungsgitter Berlin

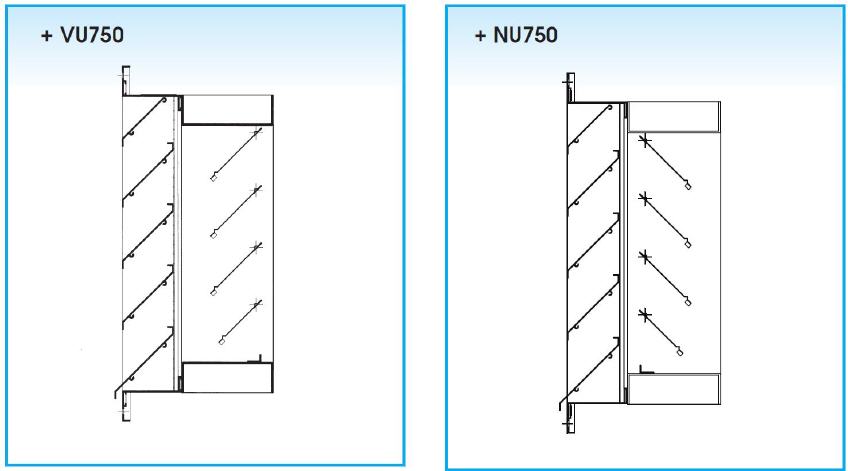

Über/Unterdruckklappe mit Wetterschutzgitter
