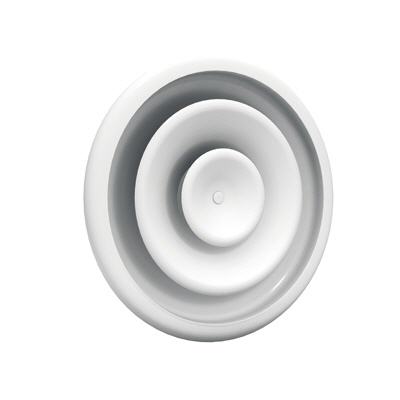

Runder Deckenluftdurchlass mit Strahllenkung CE100

Der runder Deckenluftauslass Typ DE100-120/CE100 ist geeignet für sowohl Zuluft als auch Abluft in hohen Räume sowie Büros, Geschäftshäusern, usw. Der Durchlass kann direkt in die Decke (Deckenbündig) beziehungsweise an den Luftkanal oder Anschlusskasten montiert werden.
Seine verstellbare Strahllenkung ermöglicht es den Luftstrahl horizontal beziehungsweise vertikal einzustellen.
Der Durchlass ist auch mit Mengeneinstellung erhältlich.

Download runder Deckenluftdurchlass mit verstellbarer Strahlenlenkung [460 KB]

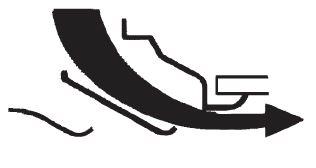

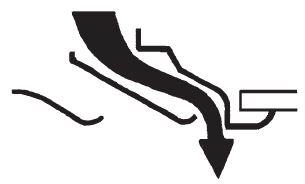

vertikaler Luftaustritt horizontaler Luftaustritt

Technische Daten

Eigenschaften:

• CE100/DE100:
- Strahllenkung 5-stufig verstellbar, von horizontal bis vertikal - Strahllenkungsteil herausnehmbar - Standard ausgestattet mit Stahl “Sicherheit Kabel”

• DE120: - Strahllenkung stufenlos verstellbar von horizontal bis vertikal - Strahllenkungsteil nicht herausnehmbar - erhältlich bis Grösse 315 mm

• Einlassringen Anzahl: - bis Grösse 400mm: 2 Einlassringen - ab Grösse 450mm: 3 Einlassringen • DE100 erhältlich in Nenngrössen 160, 200, 250, 315, 355, 400, 450, 500 und 630 mm

• DE120 erhältlich in Nenngrössen 160, 200, 250, 315, 355, 400, 450 und 500 mm • CE100 erhältlich in Nenngrössen 160, 200, 250 und 315 mm

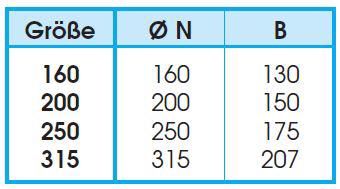

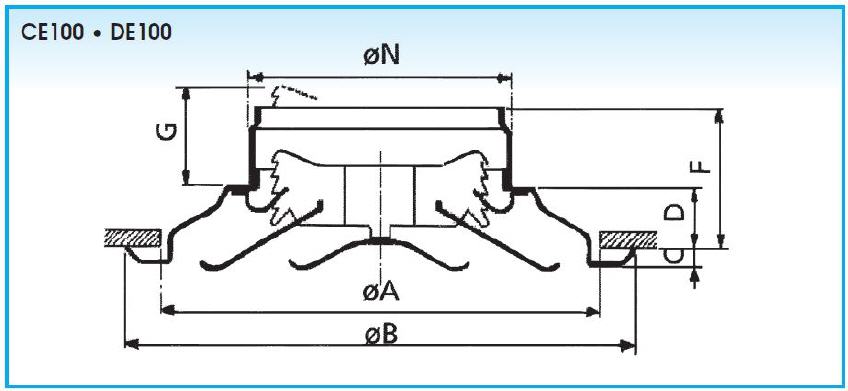

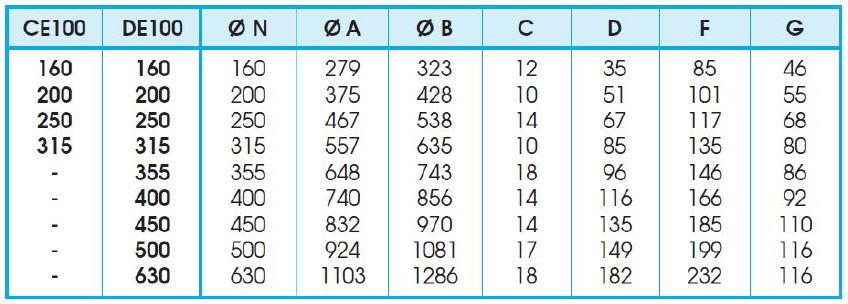

Bestimmung der Nenngrößen


G: Distanz nötig im Kanal um das Herausnehmen des Strahllenkungsteils zu ermöglichen
N: Nenngrösse in mm
Für CE120/DE120 sind alle Abmessungen gleich, Ausnahme Mass “G”

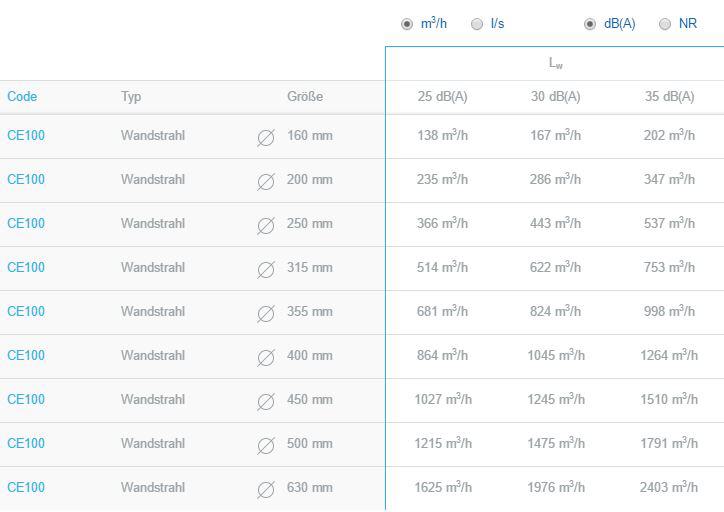

Auswahl Deckenauslass CE100 nach Standardwerten


Lieferbare Ausführungen

• CE100: aus Aluminium, RAL 9010 weiß lackiert
• DE100: aus Stahl, RAL 9010 weiß lackiert
• DE120: aus Stahl, RAL 9010 weiß lackiert

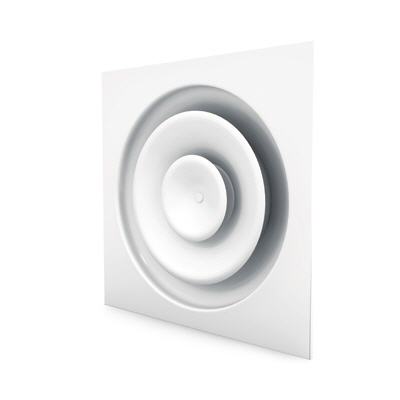

• CE100P: sowie CE100, in einer Platte mit Grösse 594 x 594 mm (RAL 9010)
• DE100P: sowie DE100, in einer Platte mit Grösse 594 x 594 mm (RAL 9010)
• DE120P: sowie DE120, in einer Platte mit Grösse 594 x 594 mm (RAL 9010)
• für Ausführung in einer Platte sind andere Abmessungen z.B. 619 x 619 mm möglich

Zubehör

• DT112 für DE120: V-förmige Mengenregulierung, aus verzinktem Stahlblech gefertigt, schwarz (RAL 9005) lackiert, frontseitig einstellbar.

• DT003 für DE100:
Mengenregulierung mit radial angeordneten, gegenläufig drehenden Segmenten, aus verzinktem Stahlblech gefertigt, schwarz (RAL 9005) lackiert, frontseitig einstellbar

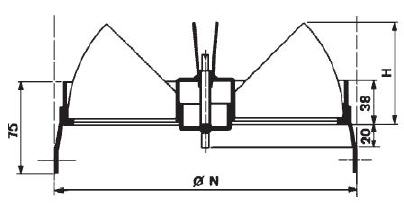

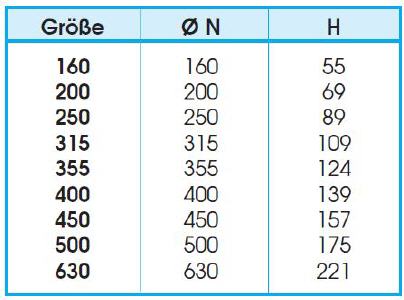

N = Abmessung Anschlusskanal, H = Distanz nötig im Anschlusskanal

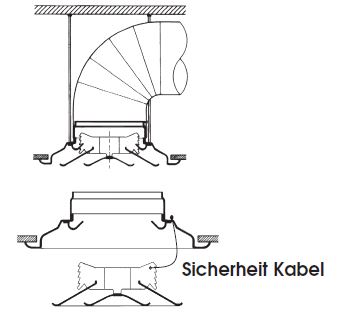

Montage

• zuerst montiert man die Mengenregulierungen DT003 und DT012 direkt im runden Kanal
• das Strahllenkungsteil kann man durch eindrücken herausnehmen, drehen und herunterziehen
• die Montage des Aussenringes erfolgt mittels Schraubbefestigung am Kanal oder Kasten
• Strahllenkungsteil wieder in ein der 5 Stufen eindrucken

Ausschreibungstext

Runder Deckenluftdurchlass, aus Stahl gefertigt, RAL 9010 weiß lackiert, mit verstellbarer Strahllenkung, für Deckenbündigen Einbau, bestehend aus konzentrisch angeordneten runden Einlassringen, mit Mengenregulierung.

Typ: DE100 + DT003
Nenngröße (L x H) … x … mm
