Der quadratischer Deckenluftdurchlass Typ DC570T ist geeignet für die Abluft. Dieser Durchlass wird in abgehängte Deckensysteme eingebaut.

Die perforierte Sichtfläche ist gleich Typ DC560

Download technisches Blatt Deckenluftdurchlass Typ DC570T [111 KB]


Technische Daten DC570T


Eigenschaften:
• der Anschlussstutzen, seitlich angeordnet, wird direkt integriert im Deckenluftdurchlass (= Ausführung ohne Anschlusskasten)
• lieferbar in isolierter oder nicht isolierter Ausführung
• die Sichtfläche ist gleich DC560 (= quadratischer Deckenluftdurchlass mit perforierter Frontplatte für Zuluft)

Ausführungen:
• Frontplatte: Stahl verzinkt, RAL 9010 weiß lackiert
• lieferbar in isolierter oder nicht-isolierter Ausführung

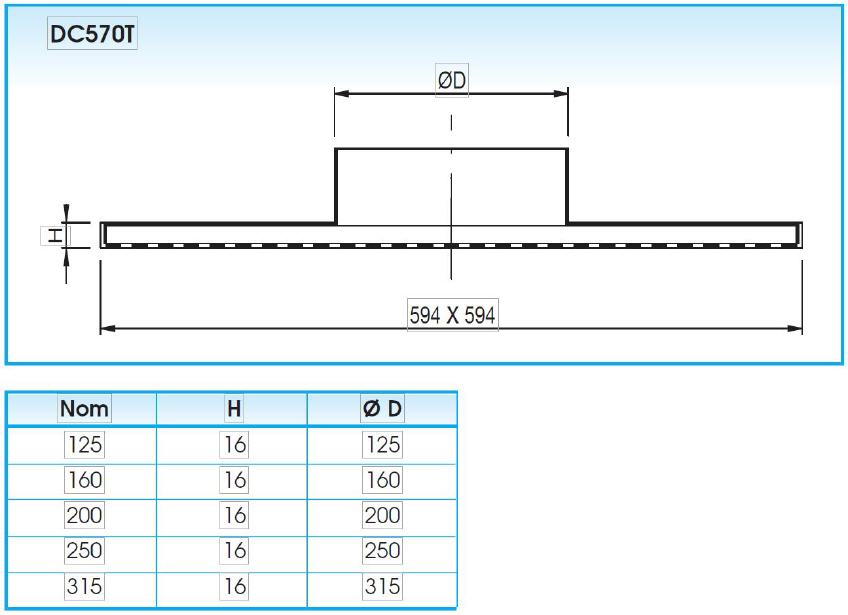

Bestimmung der Nenngrößen DC750T


Lieferbare Ausführungen

• DC570TG: Deckenluftauslass isoliert mit Anschlussstutzen seitlich angeordnet
• DC570T: Deckenluftauslass mit Anschlussstutzen seitlich angeordnet

Ausschreibungstext

Quadratischer Deckenluftdurchlass aus Stahl mit einer perforierter Frontplatte für Abluft geeignet, lackiert in RAL 9010 weiss. Der Auslass ist nicht isoliert, und ausgestattet mit einem rundem Anschlussstutzen seitlich angeordnet.

Typ: DC570S
Nenngrösse ....mm
